Микрометр МК 0–25 мм по ГОСТ 6507-90

Интерактивная модель показывает отсчёт по шкале стебля и барабана с ценой отсчёта 0,01 мм.

Режим
Цена деления (LC) 0,01 мм
Нулевая ошибка
📘 Справка
← Перетащите барабан → | ↑/↓ — шаг 0,01 мм
Показание 5.25 мм
LC 0.01 мм
MSR 5.00 мм
CSR 25 дел.
Измерение
0.00
мм
MSR
0.00
мм
Основная шкала
CSR
0
дел.
Круговая шкала
LC
0.01
мм
Цена деления
TR = MSR + (CSR × LC)
MSR: основная шкала · CSR: круговая шкала · LC: цена деления
= 0.00 + (0 × 0.01)
= 0.00 + 0.00
= 0.00 мм
Справка — микрометр МК

Назначение

Микрометр МК применяют для точного измерения наружных размеров: диаметров, толщин, ширин деталей и малых заготовок.

Как читать

  1. По шкале стебля считывают MSR: целые и половинные миллиметры.
  2. По барабану находят CSR: штрих, совпадающий с продольной линией стебля.
  3. Формула: TR = MSR + CSR × LC.

Цена отсчёта

Для шкал стебля и барабана: шаг винта 0,5 мм, 50 делений барабана, LC = 0,01 мм. По ГОСТ также предусмотрен отсчёт 0,001 мм по нониусу или цифровому устройству.

Нулевая ошибка

Перед измерением пятку и микровинт сводят. Если нуль не совпадает, результат корректируют: исправленное значение = наблюдаемое – нулевая ошибка.

Типовые ошибки

  • Пропуск половинной отметки даёт ошибку 0,5 мм.
  • Избыточное усилие на барабане искажает отсчёт; в реальном приборе используют трещотку.
  • Нагретая деталь даёт иную длину; для точного контроля деталь и прибор выдерживают при общей температуре.

Режимы

Симуляция даёт свободно менять отсчёт. Теория показывает устройство и методику. Практика и тест проверяют чтение шкалы и формулу TR.

ГОСТ 6507-90

Типы, размеры и требования к микрометрам

Выдержка собрана по типам микрометров, диапазонам, исполнениям отсчёта и сжатым техническим требованиям.

МК

Гладкий микрометр

Наружные размеры изделий: диаметры, толщины, ширины, малые линейные размеры.

Диапазоны
0–25, 25–50, 50–75, 75–100, 100–125, 125–150, 150–175, 175–200, 200–225, 225–250, 250–275, 275–300, 300–400, 400–500, 500–600 мм
Состав
Скоба, пятка, микровинт, стопор, стебель, барабан, трещотка.
Требования
Для МК с верхним пределом более 300 мм нужна передвижная или сменная пятка. Установочные меры входят в комплект для 50 мм и более.

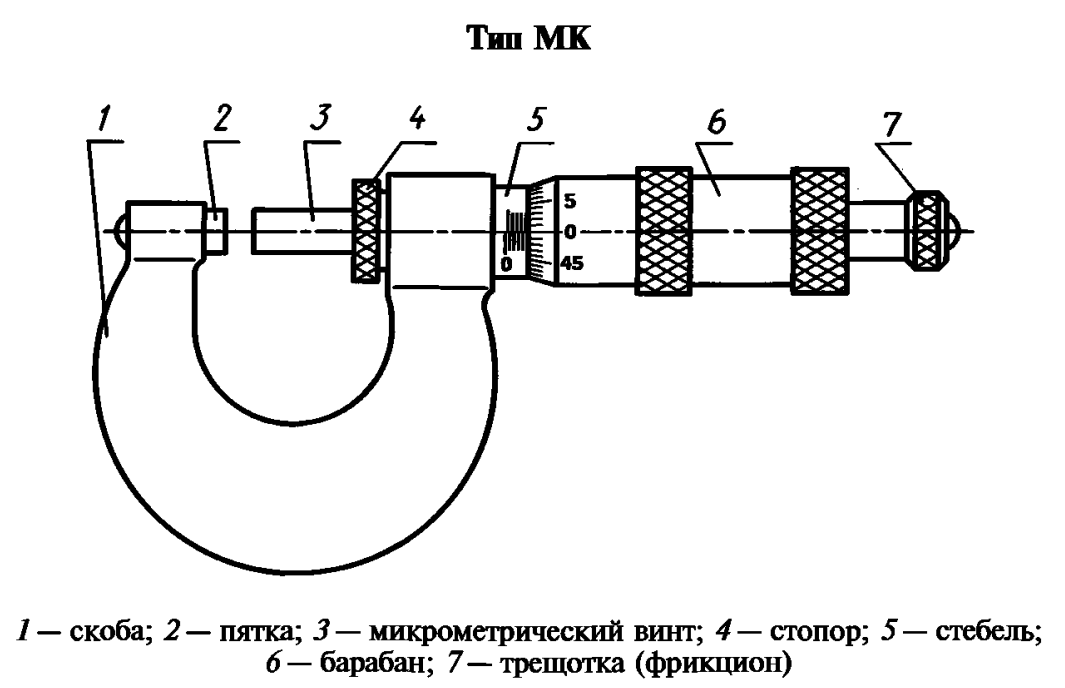

МК — гладкий микрометр

МК — гладкий микрометр 1 / 5
МЛ

Листовой микрометр

Толщина листов и лент; по ГОСТ тип МЛ имеет циферблат со стрелкой.

Диапазоны
0–5, 0–10, 0–25 мм
Состав
Скоба, пятка, микровинт, стопор, стебель, барабан, циферблат, стрелка.
Требования
Шаг винта 1,0 мм. Вылет скобы не менее 20, 40 и 80 мм для верхних пределов 5, 10 и 25 мм.

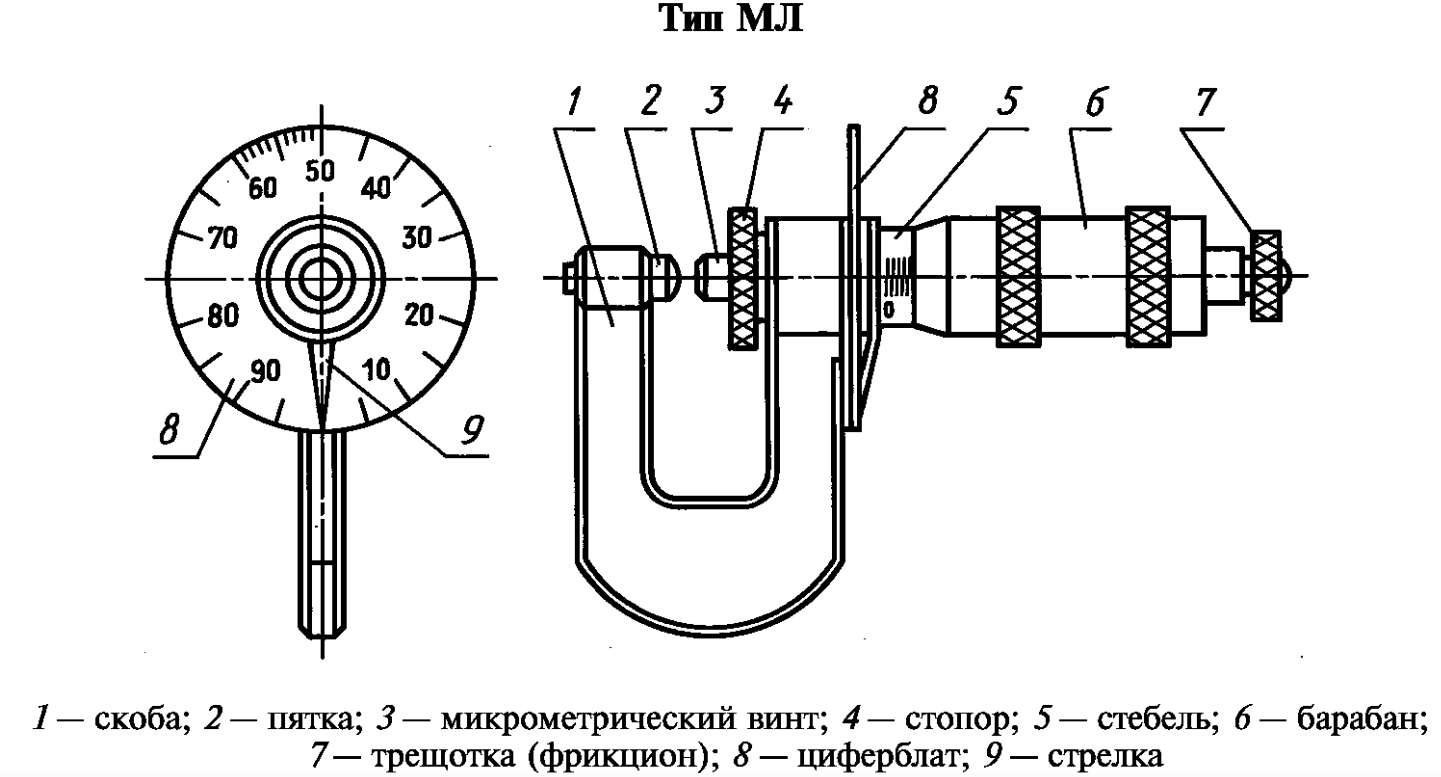

МЛ — листовой микрометр

МЛ — листовой микрометр 1 / 5
МТ

Трубный микрометр

Толщина стенок труб.

Диапазоны
0–25 мм
Состав
Скоба, пятка, микровинт, стопор, стебель, барабан, трещотка.
Требования
Наименьший внутренний диаметр труб — 8 или 12 мм. Вылет скобы не менее 17 мм. Винт плоский, пятка сферическая.

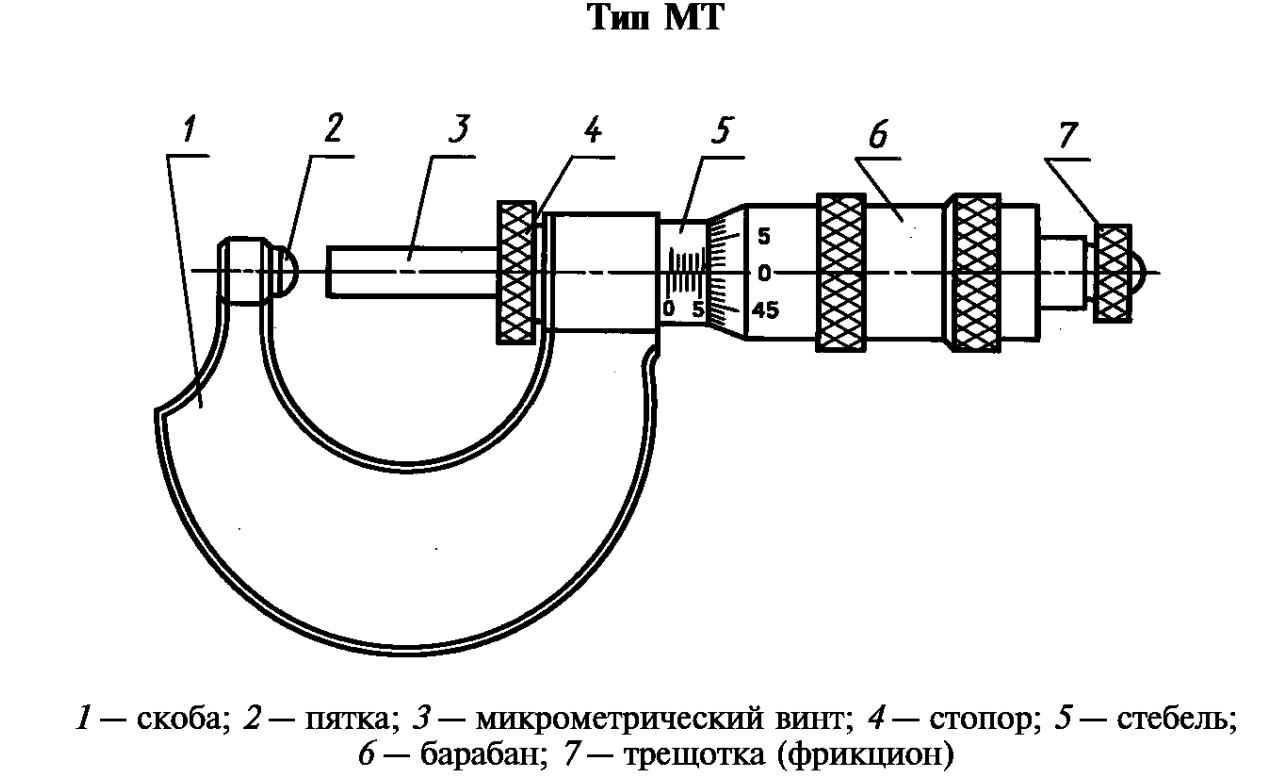

МТ — трубный микрометр

МТ — трубный микрометр 1 / 5
МЗ

Зубомерный микрометр

Длина общей нормали зубчатых колёс с модулем от 1 мм.

Диапазоны
0–25, 25–50, 50–75, 75–100 мм
Состав
Скоба, пятка, измерительная губка, микровинт, стопор, стебель, барабан, трещотка.
Требования
Диаметр измерительных поверхностей пятки и губки не менее 24 мм. Вылет скобы не менее 30 мм. Установочные меры — класса 3 по ГОСТ 9038.

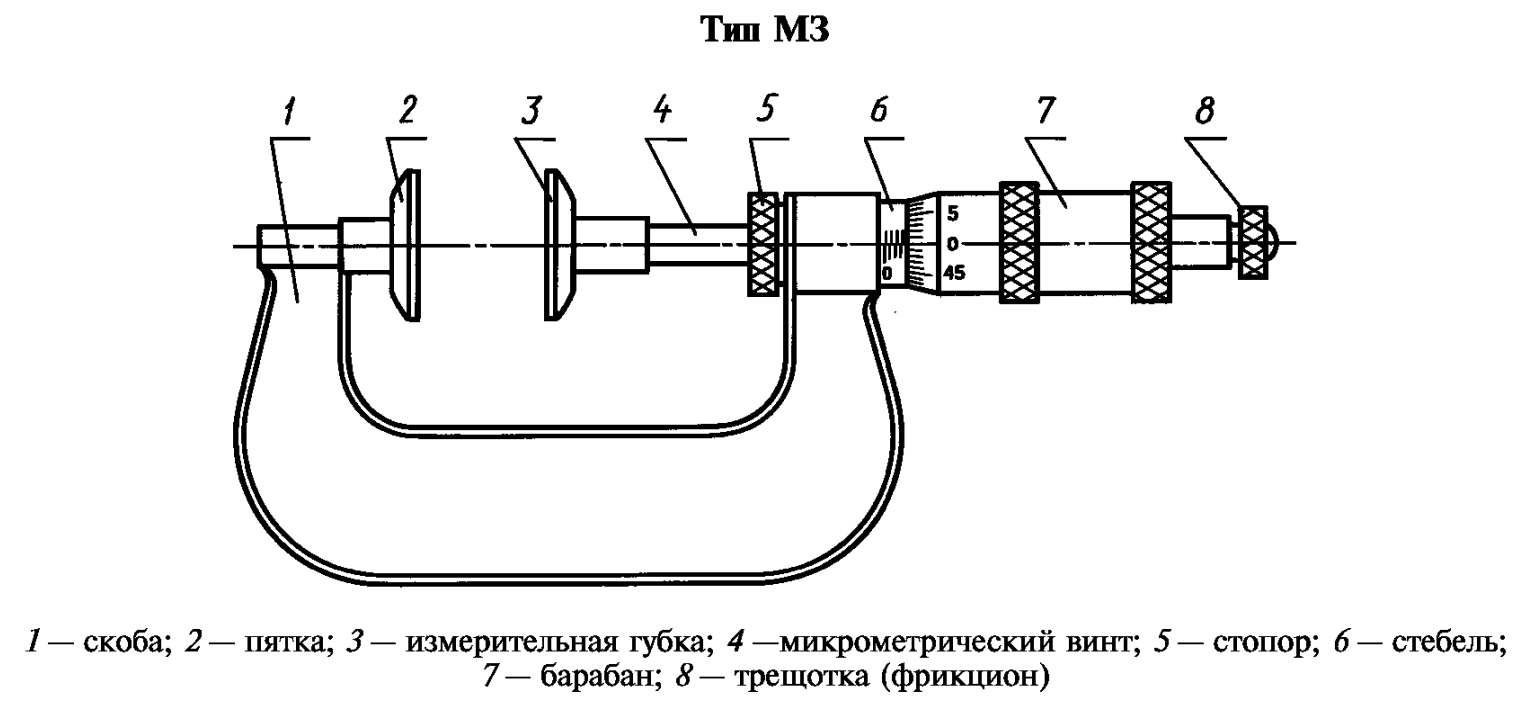

МЗ — зубомерный микрометр

МЗ — зубомерный микрометр 1 / 5
МГ

Микрометрическая головка

Малые линейные перемещения в приспособлениях, стендах и станках.

Диапазоны
0–15, 0–25, 0–50 мм
Состав
Микровинт, стебель, барабан, трещотка.
Требования
Для исполнений 0–15, 0–25, 0–50 мм ход микровинта составляет 15, 25, 50 мм.

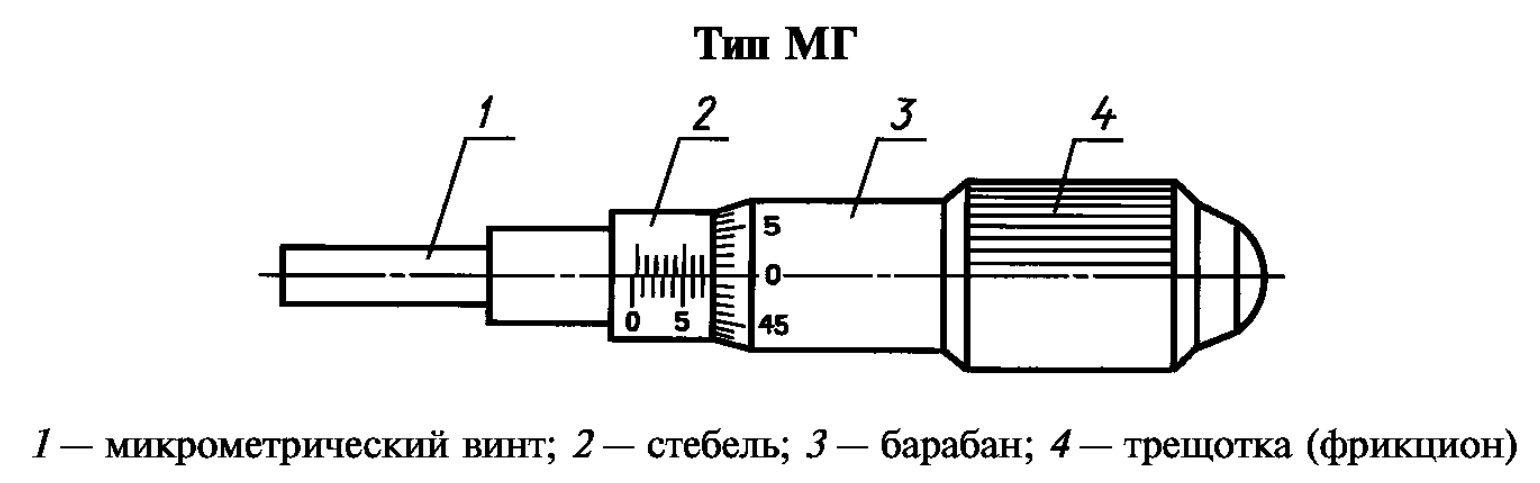

МГ — микрометрическая головка

МГ — микрометрическая головка 1 / 5
МП

Микрометр для проволоки

Толщина проволоки и малых прутков.

Диапазоны
0–10 мм
Состав
Корпус, микровинт, стебель, барабан, трещотка.
Требования
Компактный тип с ходом микровинта 10 мм. Допускается исполнение без стопора.

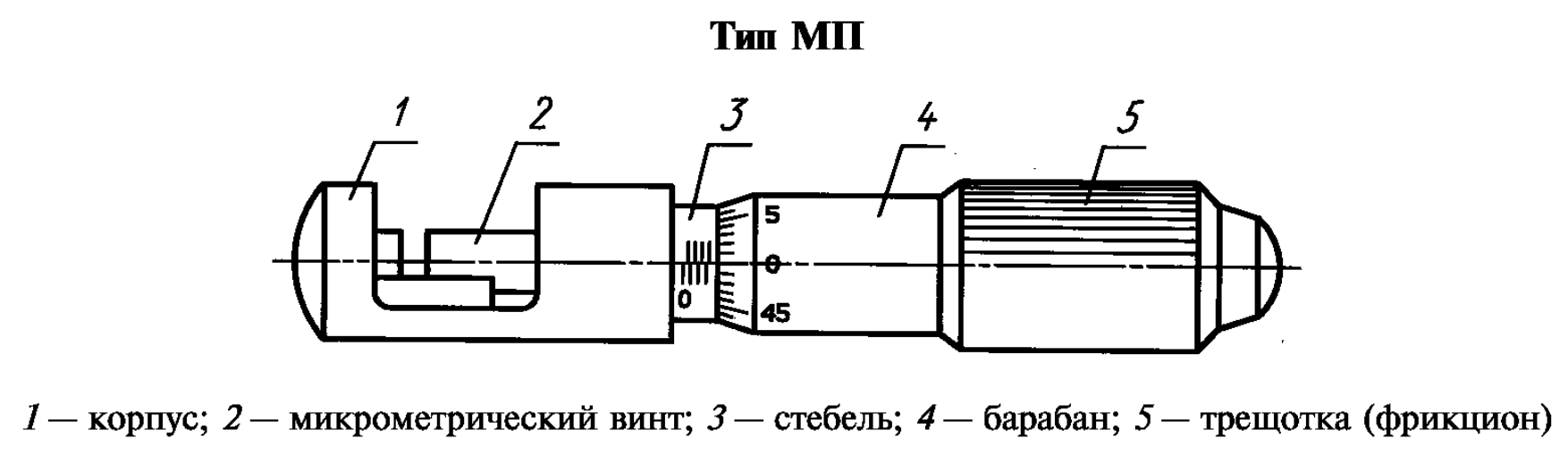

МП — микрометр для проволоки

МП — микрометр для проволоки 1 / 5

Виды отсчёта

По ГОСТ: 0,01 мм — по шкалам стебля и барабана; 0,001 мм — по нониусу или электронному цифровому устройству.

Измерительное усилие

Для МЛ, МТ и МЗ: 3–7 Н. Для остальных типов: 5–10 Н. Колебание усилия не более 2 Н.

Температура и точность

Норма отсчёта задаётся при 20 °C. Допустимое отклонение температуры: ±4 °C до 150 мм, ±3 °C до 500 мм, ±2 °C до 600 мм.

Поверхности и шкалы

Шероховатость измерительных поверхностей Ra ≤ 0,08 мкм. Длина деления шкалы барабана не менее 0,8 мм. Поверхности со штрихами и цифрами не должны быть блестящими.

Комплектность и маркировка

Для МК от 50 мм в комплект входят установочные меры, для МК свыше 300 мм — соединительные гильзы. На приборе указывают цену деления, диапазон, номер и год выпуска.

Эксплуатация

Допустимая эксплуатация: 10–30 °C, относительная влажность не более 80 % при 25 °C. Гарантийный срок по ГОСТ — 12 месяцев.

Микрометр МК: отсчёт и применение

Модель FitsCalc показывает основной принцип: один оборот барабана перемещает микровинт на 0,5 мм, а 50 делений дают цену отсчёта 0,01 мм.

Считывание

Сначала считывают MSR по стеблю, затем CSR по барабану. Итог: TR = MSR + CSR × LC. Пример: MSR = 5,00 мм, CSR = 25, LC = 0,01 мм; TR = 5,25 мм.

Нуль и сила измерения

Перед отсчётом проверяют нуль. В реальном приборе трещотка или фрикцион задают стабильное измерительное усилие. Для точных измерений не сжимают деталь чрезмерно и не измеряют нагретые детали.
