Назначение
ШЦ-I — двусторонний штангенциркуль с глубиномером. Он применяется для наружных, внутренних размеров и глубин.
Штангенциркуль ШЦ-I по ГОСТ 166-89
Интерактивный модель чтения основной шкалы и нониуса
Показание 23.45 мм
LC 0.02 мм
MSR 23 мм
VSR 9 дел.
Измерение
0.00
mm
MSR
23
мм
Основная шкала
VSR
9
дел.
Нониус
LC
0.05
мм
Цена отсчёта
TR = MSR + (VSR × LC)
MSR: основная шкала ·
VSR: нониус ·
LC: цена отсчёта
= 23 + (9 × 0.05)
= 23 + 0.45
= 23.45 mm
Справка — штангенциркуль ШЦ-I
Формула отсчёта
TR = MSR + VSR × LC, где MSR — отсчёт по основной шкале, VSR — номер совпавшего штриха нониуса, LC — цена отсчёта.
Нониус
Нуль нониуса задаёт целую часть по шкале штанги. Дробная часть берётся по штриху нониуса, совпавшему со штрихом основной шкалы.
Нулевая ошибка
Перед измерением губки сводят. Если нули не совпадают, показание корректируют: исправленное = наблюдаемое – нулевая ошибка.
ГОСТ 166-89
Типы, исполнения и отсчёт штангенциркулей
Раздел собирает основные типы и способы отсчёта по ГОСТ 166-89. В карточках даны назначение, диапазон, отсчёт и схемы.
ШЦ-I
Двусторонний с глубиномером
- Назначение
- Наружные и внутренние размеры, глубины, уступы, канавки и проточки.
- Диапазон
- Верхний предел для типов I и Т-1 — не более 300 мм.
- Отсчёт
- Отсчёт по нониусу: 0,05 и 0,1 мм. Текущий симулятор также оставляет 0,02 мм для детальной отработки шкалы.
- Особенности
- Имеет верхние губки для внутренних размеров, нижние губки для наружных и глубиномер.

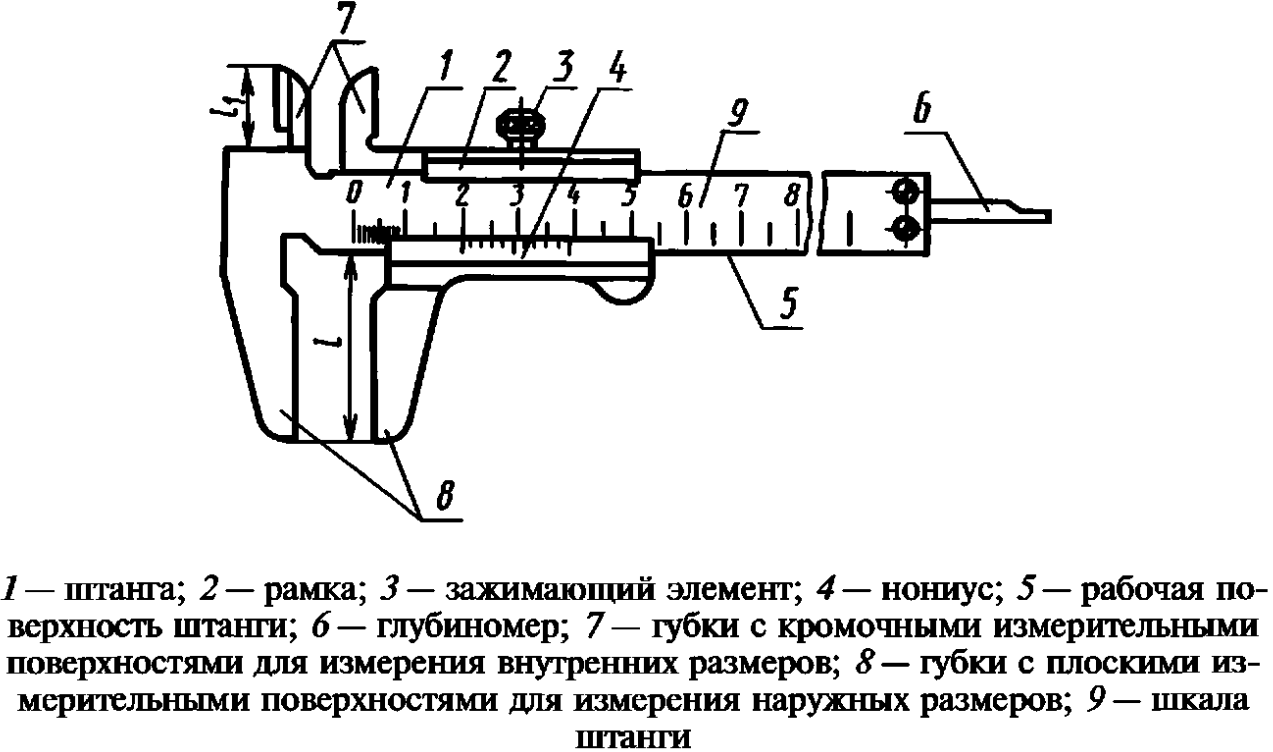

ШЦ-I — двусторонний с глубиномером
1 / 2
ШЦ-Т-1
Односторонний с глубиномером
- Назначение
- Измерение наружных размеров и глубины.
- Диапазон
- Диапазон относится только к наружным размерам и глубине; верхний предел — не более 300 мм.
- Отсчёт
- Нониусный отсчёт 0,05 и 0,1 мм.
- Особенности
- Измерительные поверхности выполняются из твёрдых сплавов.

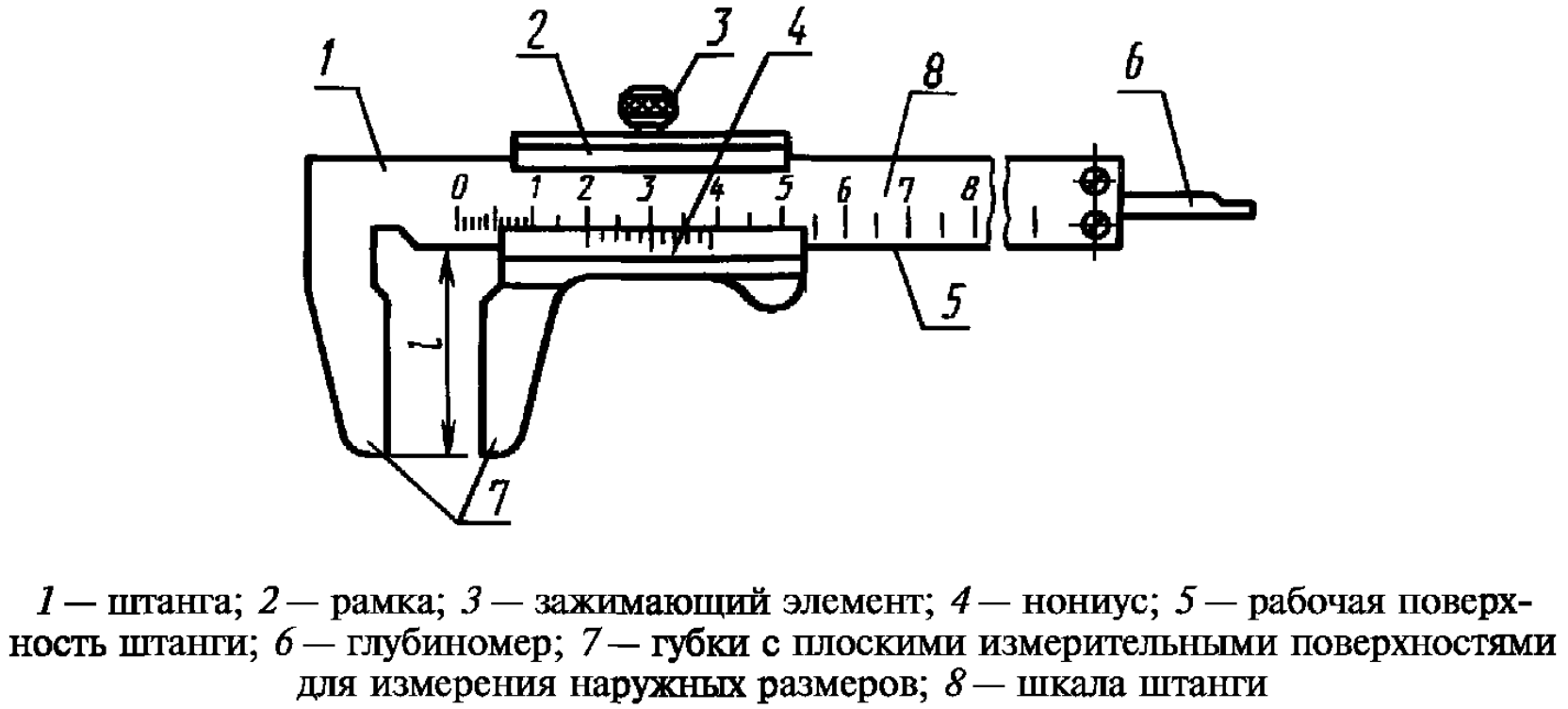

ШЦ-Т-1 — односторонний с глубиномером
1 / 2
ШЦ-II
Двусторонний
- Назначение
- Наружные и внутренние размеры.
- Диапазон
- Тип II изготавливают в том числе для больших диапазонов по таблице 1 ГОСТ.
- Отсчёт
- Нониусный отсчёт 0,05 и 0,1 мм.
- Особенности
- Для разметки типы II и III комплектуют приспособлением и устройством тонкой установки рамки.

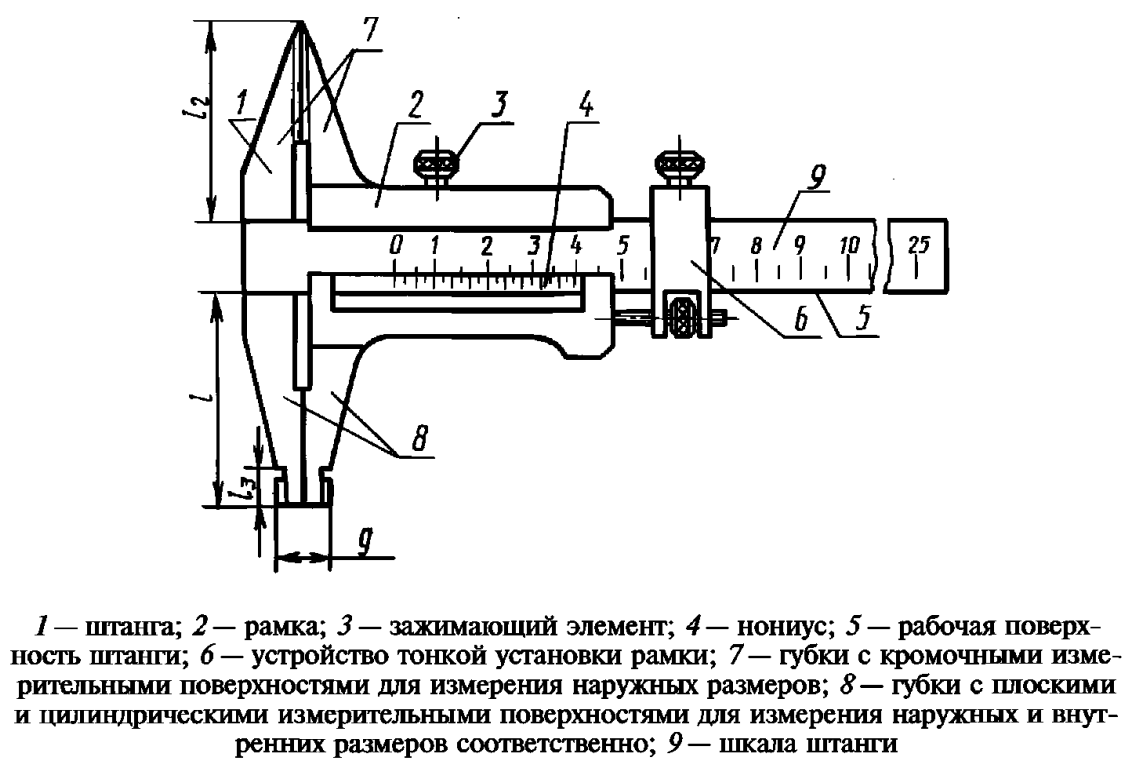

ШЦ-II — двусторонний
1 / 2
ШЦ-III
Односторонний
- Назначение
- Наружные и внутренние размеры плоскими и цилиндрическими поверхностями.
- Диапазон
- Может иметь большие диапазоны до 2000 мм по ряду таблицы 1.
- Отсчёт
- Нониусный отсчёт 0,05 и 0,1 мм.
- Особенности
- Допускается исполнять с твёрдосплавными поверхностями для наружных размеров.

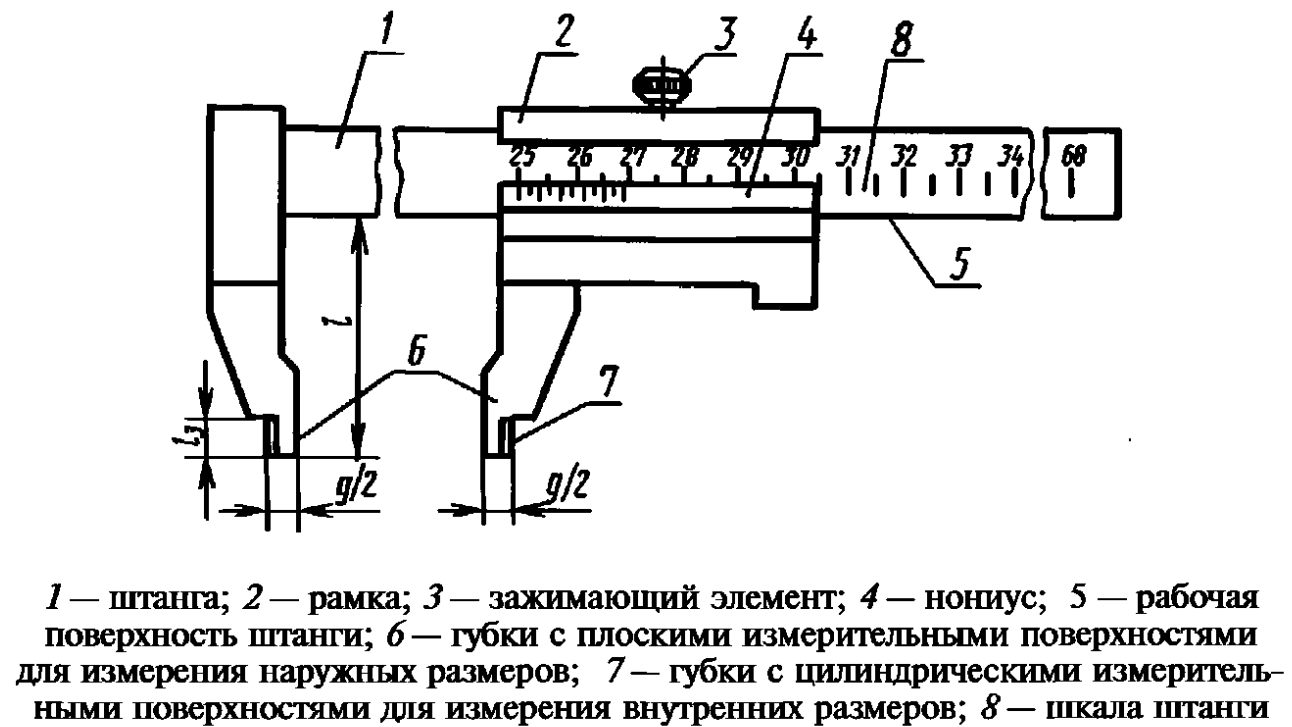

ШЦ-III — односторонний
1 / 2
ШЦК
С круговой шкалой
- Назначение
- Штангенциркуль с отсчётом по круговой шкале отсчётного устройства.
- Диапазон
- Диапазоны по ряду таблицы 1.
- Отсчёт
- Цена деления круговой шкалы: 0,02; 0,05; 0,1 мм.
- Особенности
- Отсчёт по стрелке и круговой шкале; длина деления шкалы не менее 1 мм.

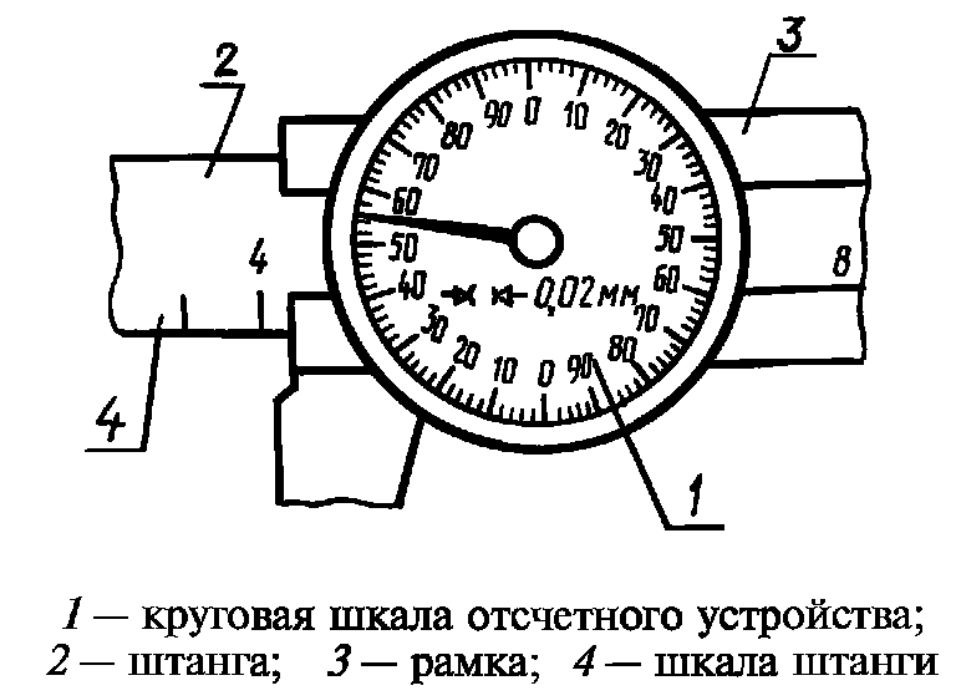

ШЦК — круговая шкала
1 / 2
ШЦЦ
С цифровым отсчётным устройством
- Назначение
- Цифровой отсчёт результата измерения.
- Диапазон
- Диапазоны по ряду таблицы 1.
- Отсчёт
- Шаг дискретности цифрового устройства: 0,01 мм.
- Особенности
- Цифры отсчётного устройства — не менее 4 мм; допускается вывод данных на внешнее устройство.

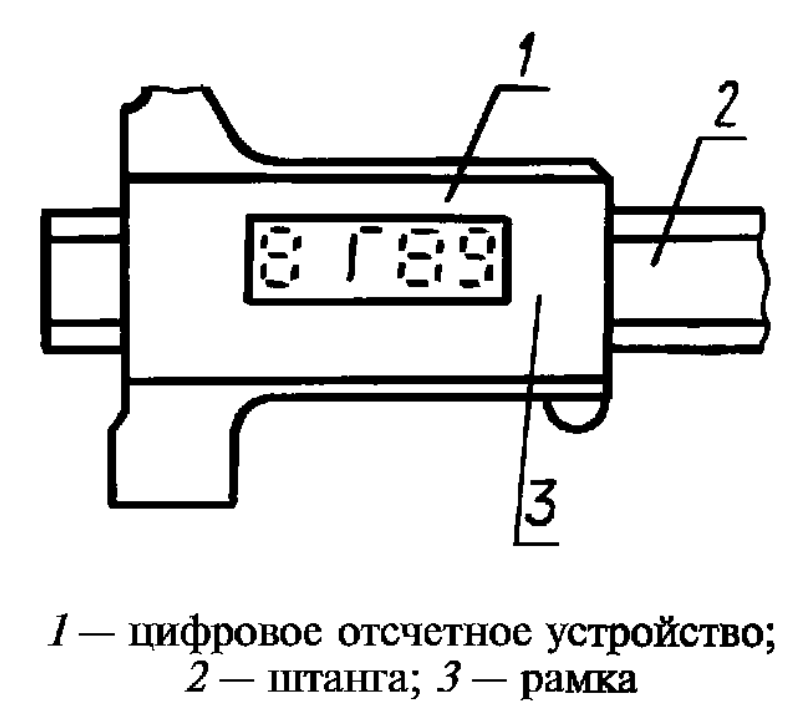

ШЦЦ — цифровой отсчёт
1 / 2
Диапазоны
0–125, 0–135, 0–150, 0–160, 0–200, 0–250, 0–300, 0–400, 0–500, 250–630, 250–800, 320–1000, 500–1250, 500–1600, 800–2000 мм.
Погрешность
Предел допускаемой погрешности зависит от измеряемой длины, вида отсчёта, цены деления и класса точности.
Рамка и шкалы
Рамка не должна смещаться под собственным весом; усилие перемещения рамки нормируется по верхнему пределу. Ширина штрихов шкал — 0,08–0,20 мм.
Поверхности и эксплуатация
Измерительные поверхности: Ra до 0,32 мкм для плоских и цилиндрических; эксплуатация допускается при 10–40 °C и влажности не более 80 % при 25 °C.
Штангенциркуль ШЦ-I: отсчёт по шкале и нониусу
Модель FitsCalc показывает логику нониусного отсчёта: рамка смещается по штанге, а итоговый размер складывается из MSR и VSR × LC.
Чтение шкалы
Сначала считывают последнюю целую отметку шкалы слева от нуля нониуса. Затем ищут штрих нониуса, который лучше всего совпадает со штрихом основной шкалы.
Практика
При ручном чтении главные ошибки: смещение нуля, неверно выбранный совпавший штрих и отсчёт под углом. Кнопка «Совпадающий штрих» показывает VSR в рабочей зоне.
