Метрическая резьба M12×1,75: обозначение, профиль, допуски и калибры

Разберём популярную метрическую резьбу на примере M12×1,75-4H6H/7h6h: как читать обозначение, какие диаметры рассчитываются, что показывает поле допуска и как связать результат с контролем резьбовыми калибрами ПР/НЕ.

От M12×1,75 к расчёту своей резьбы

Обозначение M12×1,75 задаёт метрическую резьбу с номинальным диаметром 12 мм и шагом 1,75 мм. Для получения предельных размеров дополнительно нужно знать, какая резьба — внутренняя или наружная, и какое поле допуска указано на чертеже. Без этих сведений нельзя считать числовые границы резьбы подтверждёнными.

Если требуется отверстие под метчик, это отдельная технологическая операция: ориентировочный диаметр сверла не следует выдавать за гарантированный предельный размер внутренней резьбы. Для контроля готового соединения выбирайте подходящие резьбовые калибры ПР/НЕ и проверяйте их соответствие шагу и полю допуска.

Почему начинаем с метрической резьбы

В Fits Calc можно рассчитывать разные типы резьб: метрические, трубные, конические, трапецеидальные, упорные, дюймовые, Unified, Whitworth и специальные. Но для первого практического разбора логично взять метрическую резьбу M, потому что она чаще всего встречается в машиностроительных чертежах, крепеже, деталях машин и производственной документации.

Обычно расчёт метрической резьбы кажется простым только до первого обращения к таблицам. Нужно определить шаг, профиль, основные диаметры, поля допусков внутренней и наружной резьбы, а затем проверить, какой зазор получается по среднему диаметру. Если добавляется контроль калибрами, появляется ещё один слой нормативных таблиц и обозначений.

Смысл автоматизацииПри ручном расчёте приходится искать значения в нескольких таблицах и переносить их в формулы. В Fits Calc достаточно задать диаметр, шаг, число заходов и поля допуска — система собирает расчёт, показывает формулы и подстановки, а также связывает результат с контролем резьбовыми калибрами.

Как читать обозначение M12×1,75-4H6H/7h6h

Обозначение резьбы состоит из нескольких частей. Каждая часть отвечает за отдельный смысл: тип резьбы, номинальный диаметр, шаг, поля допуска и сторону резьбы.

ФрагментЧто означаетВ примере
Mметрическая резьба с профилем 60°M
12номинальный диаметр резьбы, ммd = 12 мм
1,75шаг резьбы, ммP = 1,75 мм
4H6Hполе допуска внутренней резьбыгайка или резьбовое отверстие
7h6hполе допуска наружной резьбыболт, винт или шпилька

Если направление не указано отдельно, резьба считается правой. Для левой резьбы в обозначении добавляют LH.

Профиль метрической резьбы

Метрическая резьба имеет треугольный профиль с углом 60°. Через шаг P рассчитывается исходная высота профиля H, а затем основные диаметры наружной и внутренней резьбы. Именно эти значения нужны для дальнейшего расчёта полей допуска.

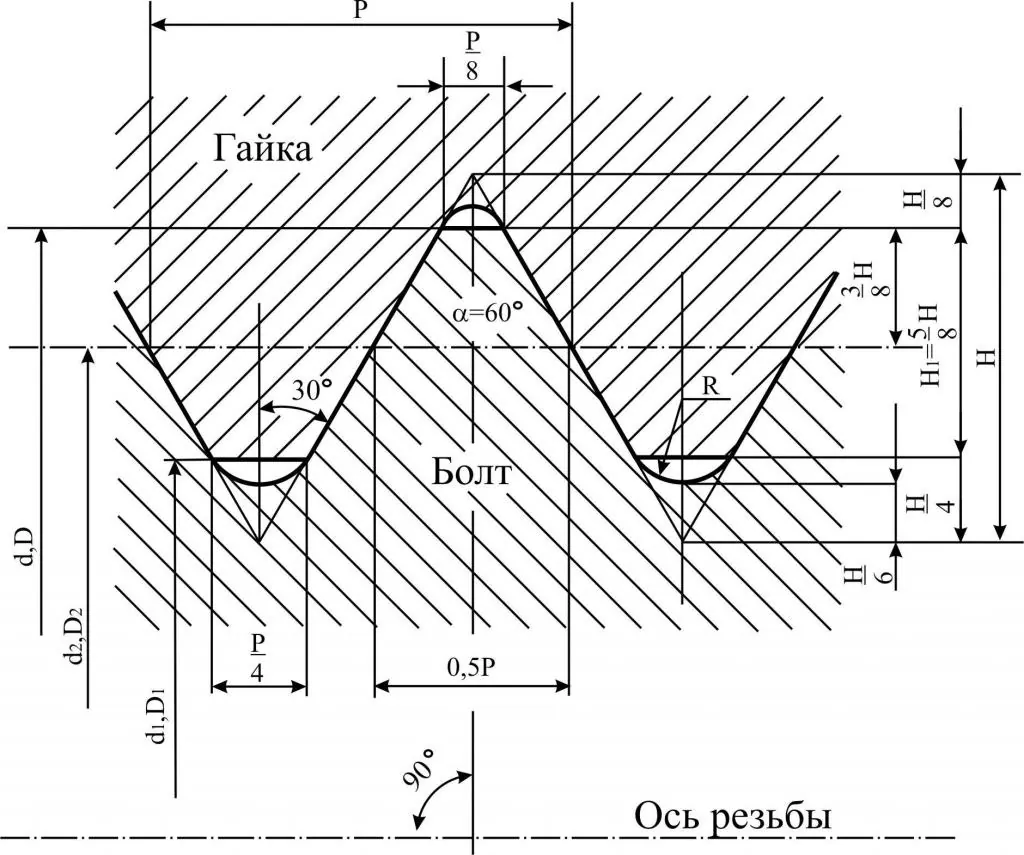

Профиль метрической резьбы: угол 60 градусов, шаг P, высота профиля H, болт и гайка
Рис. 1. Профиль метрической резьбы: шаг P, угол профиля 60°, основные элементы наружной и внутренней резьбы.

Пример расчёта: M12×1,75

Возьмём исходные данные из расчёта Fits Calc: метрическая резьба M12×1,75, один заход, правая, внутренняя резьба 4H6H, наружная резьба 7h6h.

d = 12 ммноминальный диаметр
P = 1,75 ммшаг резьбы
i = 1число заходов
Ph = P·i = 1,75 ммход резьбы

Геометрия профиля

ПараметрЗначениеФормула
H1,516 ммH = 0,8660254·P
d2 = D210,863 ммd2 = d − 0,6495190528·P
d1 = D110,106 ммd1 = d − 1,0825317547·P
d39,853 ммd3 = d − 1,2268693227·P
σ2,935°σ = atan((P·i)/(π·d2))·180/π

Поля допуска внутренней и наружной резьбы

После расчёта базовой геометрии нужно применить поля допуска. Внутренняя резьба 4H6H задаёт предельные размеры для D1 и D2, наружная резьба 7h6h — для наружного диаметра d и среднего диаметра d2.

Внутренняя резьба 4H6H

ПараметрМинимумМаксимумДопуск
D110,106 мм10,441 мм335 мкм
D210,863 мм10,988 мм125 мкм

Наружная резьба 7h6h

ПараметрМинимумМаксимумДопуск
d11,735 мм12,000 мм265 мкм
d210,673 мм10,863 мм190 мкм
Что важно для сборкиДля резьбового соединения особенно важен средний диаметр. В этом примере посадка по D2/d2 получается с зазором: минимальный зазор равен 0 мм, максимальный — 0,315 мм.
S2min = 10,863 − 10,863 = 0 ммминимальный зазор по среднему диаметру
S2max = 10,988 − 10,673 = 0,315 мммаксимальный зазор по среднему диаметру

Контроль резьбы калибрами ПР/НЕ

Расчёт размеров нужен не только для чертежа. На производстве резьбу контролируют предельными резьбовыми калибрами. Для внутренней резьбы применяют проходную и непроходную пробку, для наружной — проходное и непроходное кольцо или другой соответствующий контрольный инструмент.

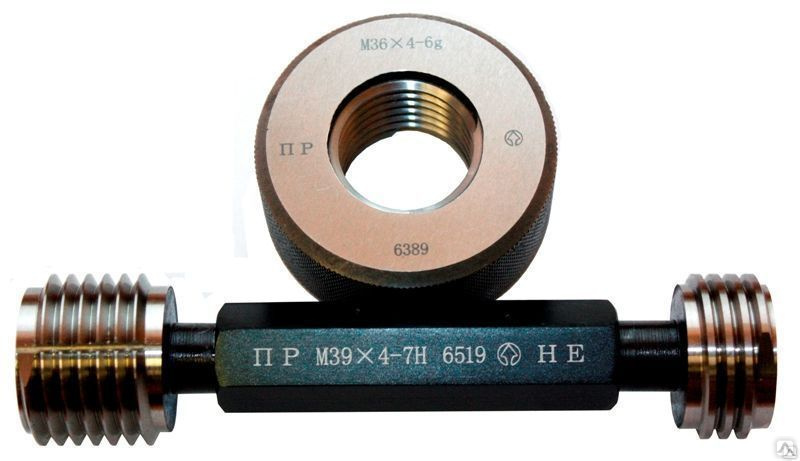

Резьбовые калибры ПР и НЕ для контроля метрической резьбы
Рис. 2. Пример резьбовых калибров ПР/НЕ: пробка и кольцо для контроля годности внутренней и наружной резьбы.
КалибрЧто контролируетВ примере Fits Calc
ПР — проходная пробкавнутреннюю резьбуM12×1,75 ПР
НЕ — непроходная пробкавнутреннюю резьбуM12×1,75 НЕ
ПР — проходное кольцонаружную резьбуM12×1,75 ПР
НЕ — непроходное кольцонаружную резьбуM12×1,75 НЕ

Проходной калибр проверяет совокупную годность резьбы и должен свинчиваться с контролируемой резьбой. Непроходной калибр ограничивает противоположную сторону поля допуска и не должен свободно проходить по всей рабочей длине.

Без подмены точностиИсполнительные размеры резьбовых калибров нельзя заменять приближёнными значениями. Для них применяют отдельные нормы контроля, поэтому Fits Calc показывает нормативную трассировку и не подменяет табличный расчёт произвольной оценкой.

Почему не описываем все резьбы сразу

В одном материале не нужно смешивать метрическую, трубную, коническую, трапецеидальную и дюймовую резьбу. У каждой системы свои обозначения, профиль, нормативная база и особенности контроля. Поэтому здесь разобрана самая распространённая метрическая резьба M, а остальные типы лучше рассматривать отдельными статьями.

Метрическая Mуниверсальная крепёжная и машиностроительная резьба для большинства типовых задач.
Трубные G/R/Rp/Rcотдельная тема для соединений труб, фитингов и герметичности.
Tr, S, ACMEходовые и силовые резьбы, где важны передача движения и нагрузки.

Дополнительный контрольный пример

Для темы «Метрическая резьба M12×1,75: обозначение, профиль, допуски и калибры» полезно отделять три уровня: номинальную геометрию, поле допуска/ограничения и реальный метод контроля. Расчёт считается законченным только тогда, когда результат можно проверить измерением или нормативным критерием.

Номиналзадаёт исходную геометрию.
Допускопределяет допустимый диапазон.
Контрольпоказывает, каким прибором и по какой базе подтверждается результат.
Документированиефиксирует исходные данные, единицы и версию норматива.

Как использовать статью в реальной задаче

  1. Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
  2. Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
  3. Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
  4. Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
  5. Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.
Цель статьиПосле чтения должно быть понятно не только «что это», но и какие данные собрать, что посчитать и чем подтвердить результат.

Итог

Обозначение M12×1,75-4H6H/7h6h содержит больше информации, чем кажется: тип резьбы, диаметр, шаг и поля допуска для внутренней и наружной сторон. Чтобы перейти от записи на чертеже к контролируемому размеру, нужно рассчитать профиль, основные диаметры, предельные отклонения и зазор по среднему диаметру. Автоматизация сокращает этот путь и снижает риск ошибки при переносе табличных значений.

Источники и нормативные ссылки

  1. ГОСТ 8724 — метрическая резьба. Диаметры и шаги.
  2. ГОСТ 24705 — основные размеры метрической резьбы.
  3. ГОСТ 9150 — профиль метрической резьбы.
  4. ГОСТ 16093-2004 — поля допусков метрической резьбы.
  5. ГОСТ 19257-73 — отверстия под нарезание метрической резьбы.
  6. ГОСТ 24997-2004 / ISO 1502:1996 — резьбовые калибры и контроль метрической резьбы.
  7. Расчётный пример Fits Calc — M12×1,75-4H6H/7h6h, правая однозаходная метрическая резьба, контроль ПР/НЕ.
