Как станок ограничивает расчёт: мощность, обороты, жёсткость и ход

Расчёт без станка неполный

Режим может быть допустимым по инструменту, но неподходящим для конкретного станка. Ограничивают мощность, момент, диапазон оборотов, жёсткость и ход рабочих органов.

Поэтому технологический расчёт должен заканчиваться проверкой: сможет ли станок выполнить операцию без перегрузки и потери точности.

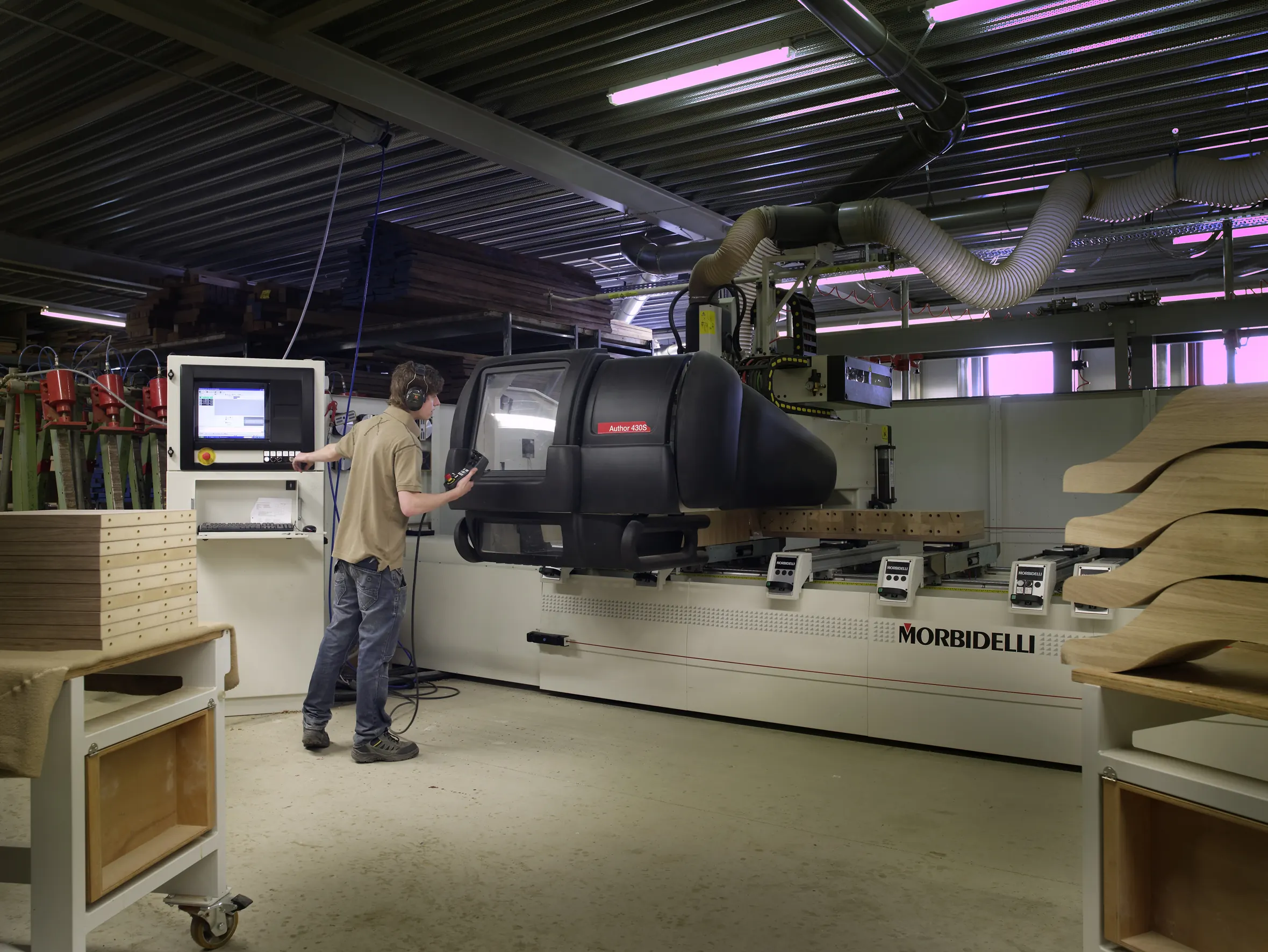

Станок с ЧПУ — **Рис. 1.** Даже корректный расчёт нужно сверить с возможностями станка: мощностью, оборотами, жёсткостью и ходами. Источник: Wikimedia Commons.

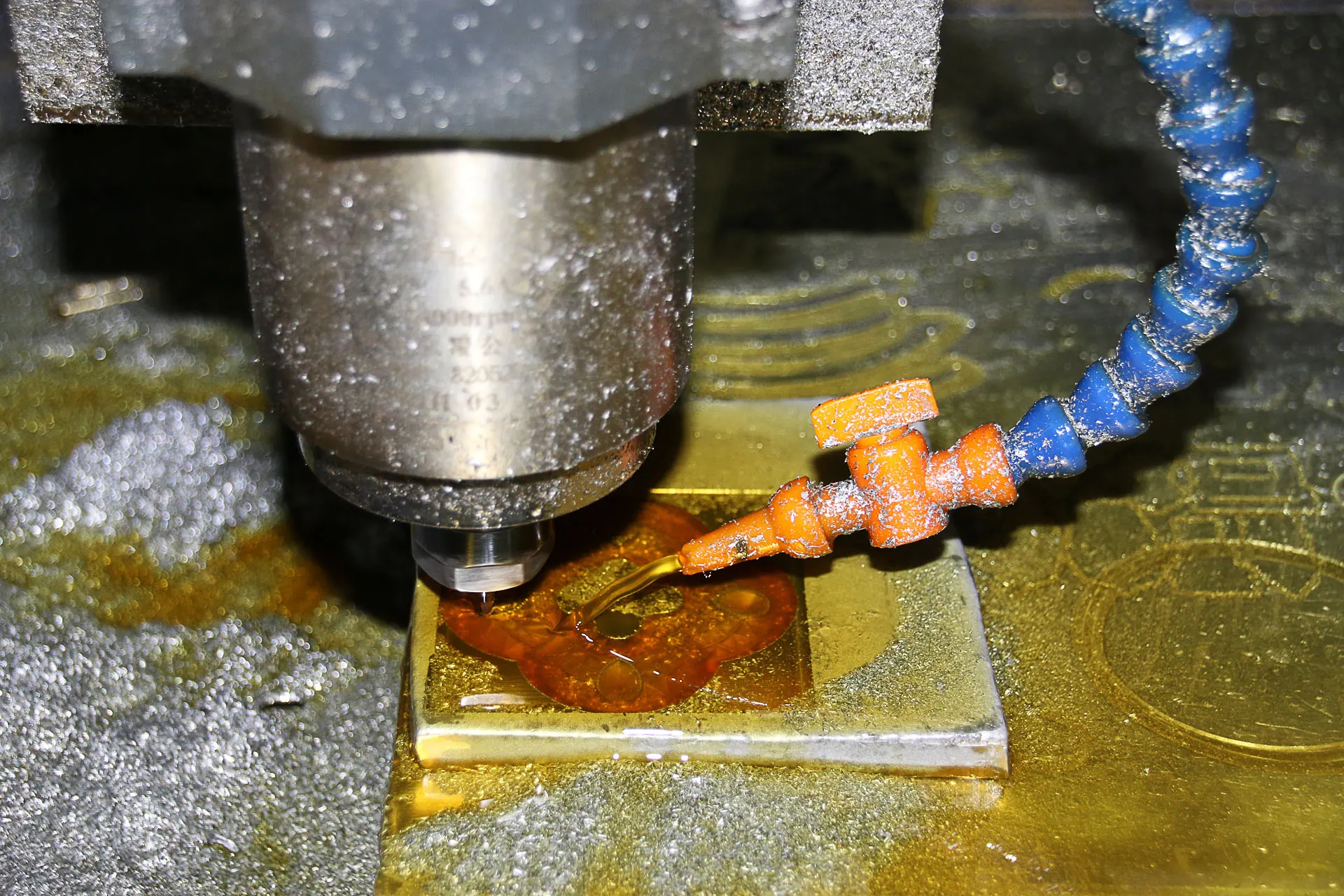

Рабочая зона фрезерного станка — **Рис. 2.** Ограничения оборудования часто меняют подачу, глубину резания и допустимый инструмент. Источник: Wikimedia Commons.

Пример ограничения по моменту

Если мощность станка 5,5 кВт, а обороты шпинделя 800 об/мин, доступный момент составляет около 65,7 Н·м.

Если операция требует большего момента, уменьшают глубину, подачу, меняют инструмент или выбирают другой станок.

Практическая таблица

Ограничение	Что проверить	Действие
Мощность	Pрасч ≤ Pстанка	снизить режим
Момент	Mрасч ≤ Mдоп	уменьшить подачу или глубину
Жёсткость	вибрации и прогиб	изменить закрепление

Краткий расчёт

Момент станка5,5 кВт, 800 об/мин → 65,7 Н·м

Момент операции1800 Н, D = 80 → 72 Н·м

Выводрежим нужно снижать

M = 9550P/n

M = F·D/2000

72 > 65,7

Расчётный пример: режим не проходит по оборотам и мощности

Пусть рассчитано: фреза D = 8 мм, скорость резания V = 180 м/мин. Требуемые обороты:

n = 1000 · 180 / (π · 8) = 7162 об/мин

Если станок даёт максимум 6000 об/мин, фактическая скорость будет ниже:

Vфакт = π · 8 · 6000 / 1000 = 151 м/мин

Проверим мощность при ap = 4 мм, ae = 10 мм, Vf = 800 мм/мин и kc = 1800 Н/мм²:

Q = 4 · 10 · 800 = 32000 мм³/мин

P ≈ Q · kc / 60 000 000 = 32000 · 1800 / 60 000 000 = 0,96 кВт

Если доступная мощность на шпинделе 0,8 кВт, режим нужно снизить: уменьшить глубину, ширину или подачу. Иначе появятся вибрации, перегрузка и плохая поверхность.

Ограничение	Что делать
Не хватает оборотов	Снизить V или выбрать другой инструмент.
Не хватает мощности	Уменьшить Q: ap, ae или Vf.
Не хватает жёсткости	Сократить вылет, изменить закрепление.

Дополнительная инженерная проверка выбора оборудования

Для темы «Как станок ограничивает расчёт: мощность, обороты, жёсткость и ход» важно перейти от каталожного описания к проверке конкретной детали. Максимальный ход, мощность или частота вращения — это границы конфигурации, а не гарантия технологического результата.

Tпартии = Tнал + N·Tштконтрольная зависимость

Числовой пример: для любого станка нужно разделять разовую наладку и штучный цикл; при росте серии влияние наладки на одну деталь уменьшается.

Группа проверки	Что фиксировать	Почему это важно
Геометрия	габарит детали + приспособление + выход инструмента	максимальный размер детали почти никогда не равен паспортному ходу
Режим	обороты, подача, мощность, момент	режим должен попадать в рабочий диапазон привода
Жёсткость	вылет, опоры, масса, закрепление	формальная мощность не компенсирует слабую технологическую систему
Точность	базы, прогрев, инструмент, измерение	паспортная точность не равна точности детали
Экономика	наладка, такт, загрузка, смена инструмента	для малой и большой серии оптимальные решения различаются

Минимальный протокол пробной обработки

Зафиксировать реальную оснастку и инструмент.
Выполнить несколько циклов после прогрева.
Измерить критические размеры, форму и поверхность.
Записать фактический такт, корректоры и износ инструмента.
Сравнить результат с расчётным запасом и только после этого подтверждать модель станка.

Как использовать статью в реальной задаче

Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.

Цель статьиПосле чтения должно быть понятно не только «что это», но и какие данные собрать, что посчитать и чем подтвердить результат.

Источники и нормативные ссылки

Паспортные данные конкретного станка.
Справочники по режимам и силам резания.
ГОСТ 12.3.025-80 — обработка металлов резанием. Требования безопасности.

Ограничение режима шпинделем

Расчёт частоты вращения по скорости резания проверяют по диапазону шпинделя, а механическую мощность — по графику мощности и момента. Уменьшение n меняет фактическую Vc и иногда стойкость инструмента.

Расчётный пример

Диаметр D	20 мм
Расчётная скорость Vc	200 м/мин
Требуемые обороты	1000×200/(π×20)=3183 об/мин
Предел станка	2500 об/мин

При n=2500 об/мин действительная Vc=π×20×2500/1000≈157,1 м/мин.

Условия и ограничения

Проверить стойкость инструмента на сниженной скорости, подачу и допустимый момент привода.
