Почему подшипник нельзя выбирать только по внутреннему диаметру
Частая ошибка — выбрать подшипник только по диаметру вала. Для вала 30 мм подходят разные подшипники: они будут иметь одинаковый внутренний диаметр, но разный наружный диаметр, ширину, грузоподъёмность и допустимые условия работы.
Поэтому сначала читают обозначение, затем проверяют габаритные размеры и только после этого переходят к нагрузкам, посадкам, ресурсу и условиям смазки.
Что означает обозначение 6406
В обозначении подшипника каждая часть несёт смысл. Для 6406 важно не только число целиком, но и его разбор по позициям.
| Фрагмент | Что показывает | Практический смысл |
|---|---|---|
| 6 | Тип подшипника | Радиальный шариковый подшипник общего назначения. |
| 4 | Размерная серия | Увеличенная наружная серия по сравнению с более лёгкими вариантами того же внутреннего диаметра. |
| 06 | Код отверстия | Для кодов от 04 и выше внутренний диаметр обычно получают умножением кода на 5: 06 × 5 = 30 мм. |
Таблицу можно прокручивать по горизонтали →

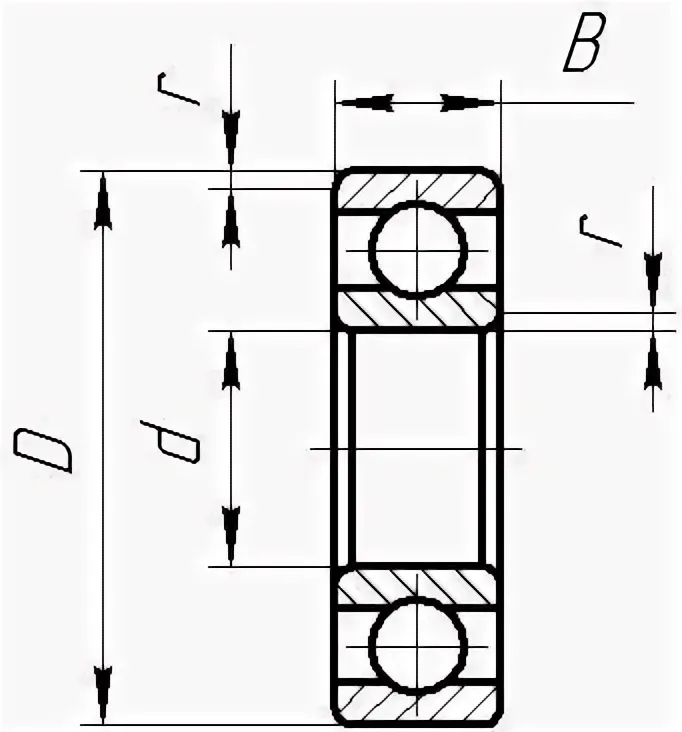

Какие размеры проверяются в первую очередь
Для установки подшипника в узел в первую очередь нужны размеры, которые связывают подшипник с валом, корпусом и соседними деталями.
| Обозначение | Параметр | Зачем нужен |
|---|---|---|
| d | Внутренний диаметр | Определяет посадочное место на валу. |
| D | Наружный диаметр | Определяет посадочное место в корпусе. |
| B | Ширина подшипника | Влияет на компоновку, крышки, дистанционные кольца и осевую фиксацию. |
| r | Радиус фаски | Проверяется вместе с галтелями вала и корпуса, чтобы кольцо село на упорную поверхность. |
Таблицу можно прокручивать по горизонтали →
Что ещё смотрят в каталоге
После габаритов переходят к характеристикам. Для расчётной проверки важны не только размеры, но и грузоподъёмность, тип нагрузки, частота вращения, схема установки и условия работы.
Cдинамическая грузоподъёмность для расчёта ресурсаC0статическая грузоподъёмность для проверки неподвижных и ударных нагрузокnчастота вращения и ограничения по режиму работыL10расчётный ресурс при заданной нагрузке и скоростиВ Fits Calc подшипники связаны с каталогом и расчётными режимами: можно выбрать обозначение, получить габариты и затем перейти к динамическому или статическому расчёту.
Почему ручной подбор занимает время
Вручную приходится открывать несколько таблиц или каталогов: сначала найти обозначение, затем перепроверить d, D и B, потом отдельно смотреть C, C0, допустимые режимы, а после этого считать ресурс или статическую пригодность. При нескольких вариантах подшипников этот процесс превращается в последовательный перебор.
Автоматический расчёт сокращает эту работу: достаточно выбрать типоразмер и ввести условия нагрузки, чтобы получить связанный набор данных без повторного переноса значений между таблицами.

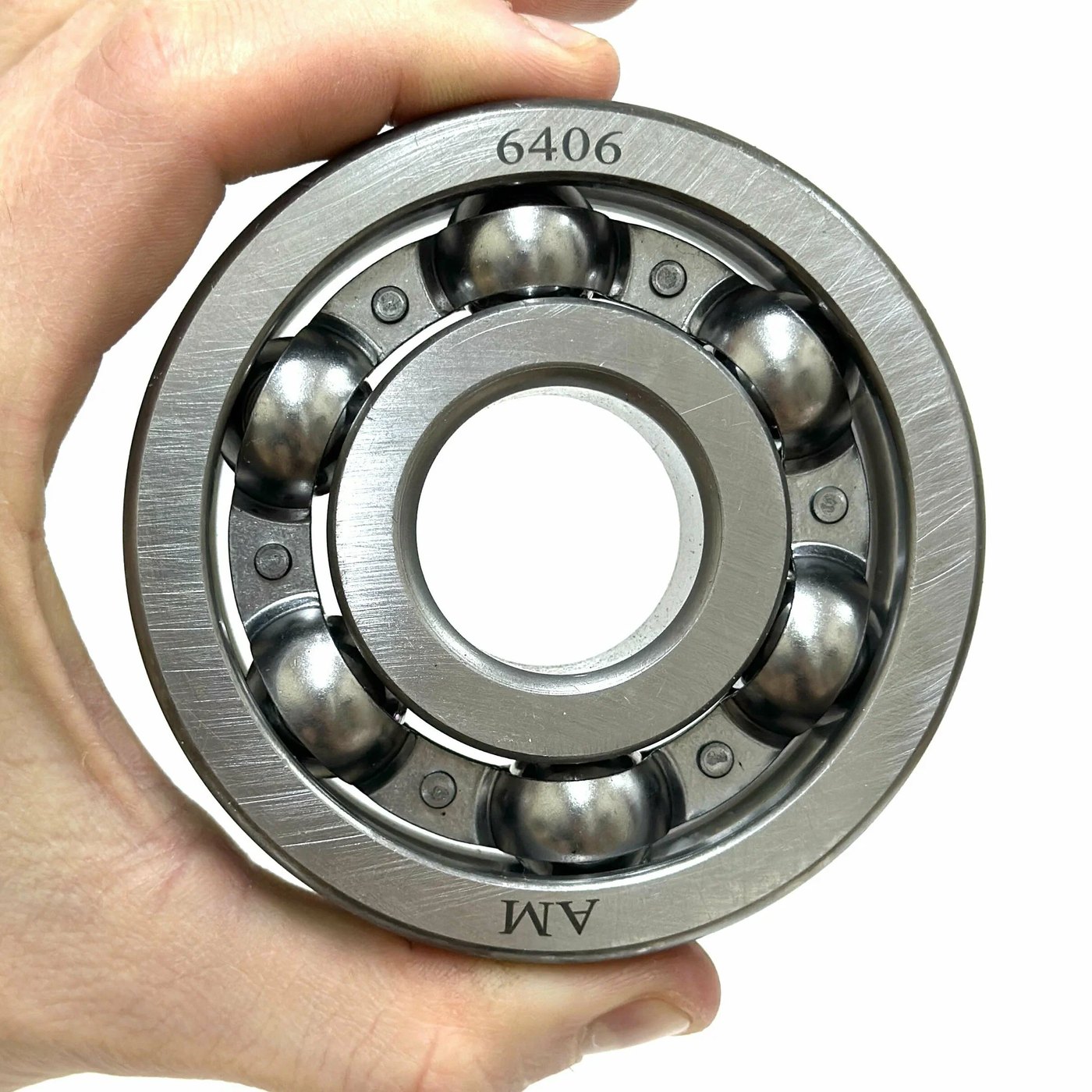

Мини-пример: 6406 для вала 30 мм
Если в узле есть вал 30 мм, обозначение 6406 подходит по коду отверстия: последние две цифры 06 дают d = 30 мм. Но этого недостаточно. Нужно проверить, проходит ли наружный диаметр в корпус, хватает ли ширины для фиксации и выдерживает ли подшипник нагрузку при заданной частоте вращения.
Если по габаритам 6406 не помещается, выбирают другую серию с тем же отверстием. Если по нагрузке запас мал, сравнивают соседние серии и выполняют расчёт ресурса.
Краткий расчёт на примере 6406
После выбора типоразмера одной геометрии недостаточно. Нужно хотя бы предварительно проверить, выдержит ли подшипник нагрузку и какой ориентировочный ресурс получится при заданной частоте вращения.
Возьмём однорядный радиальный шариковый подшипник 6406. Для примера примем: внутренний диаметр d = 30 мм, наружный диаметр D = 90 мм, ширина B = 23 мм, динамическая грузоподъёмность C = 43,6 кН, статическая грузоподъёмность C0 = 23,2 кН. Нагрузки в узле: радиальная Fr = 3,2 кН, осевая Fa = 0,8 кН, частота вращения n = 1500 об/мин.
1. Предварительная проверка по динамической грузоподъёмности
Для быстрой оценки при небольшой осевой нагрузке можно принять эквивалентную динамическую нагрузку приближённо равной радиальной:
Базовая долговечность для шарикового подшипника оценивается по зависимости:
Переведём ресурс из миллионов оборотов в часы при n = 1500 об/мин:
2. Предварительная проверка по статической грузоподъёмности
Для простой оценки статического запаса примем эквивалентную статическую нагрузку равной радиальной нагрузке:
Полученный запас показывает, что при выбранных условных нагрузках подшипник имеет значительный статический резерв. В реальном узле расчёт уточняют по фактической схеме нагружения, коэффициентам X и Y, условиям смазки, температуре, загрязнению, требуемой надёжности и характеру нагрузки.
Дополнительный расчётный сценарий
Для темы «Подшипник 6406: как читать обозначение, размеры d, D, B и каталог» полезно связывать обозначение детали со схемой нагрузки, посадками и способом контроля. Каталожный номер без этих связей не определяет работоспособность узла.
Как использовать статью в реальной задаче
- Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
- Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
- Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
- Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
- Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.
Итог
Подшипник 6406 нельзя рассматривать только как «подшипник под вал 30 мм». Обозначение показывает тип, серию и код отверстия, но для выбора нужны габариты, посадочные места, грузоподъёмность и расчёт ресурса. Такой порядок снижает риск ошибки при замене, проектировании и подборе подшипника для реального узла.
Источники и нормативные ссылки
- ГОСТ 520-2011 — «Подшипники качения. Общие технические условия».
- ГОСТ 8338-75 — «Подшипники шариковые радиальные однорядные. Основные размеры».
- ГОСТ 18855-2013 — расчёт динамической грузоподъёмности и номинального ресурса подшипников качения.
- ГОСТ 18854-2013 — расчёт статической грузоподъёмности подшипников качения.
- Расчётный модуль Fits Calc — каталог подшипников, габариты и переход к динамическому/статическому расчёту.
Обозначение 6406 удобно использовать как ключ к каталогу, но не как полную спецификацию опоры. Для стандартного радиального шарикового подшипника этого обозначения изготовитель QIBR приводит габариты d=30 мм, D=90 мм и B=23 мм. Исполнение и условия применения проверяют отдельно.
Как читать основной код
В принятой каталожной системе для рассматриваемого подшипника цифра 6 указывает на однорядный радиальный шариковый тип, а серия 64 задаёт размерное семейство. Последние две цифры 06 соответствуют отверстию 30 мм по правилу умножения кода отверстия на пять. Однако это правило имеет исключения для малых диаметров и специальных обозначений; применять его ко всему ассортименту нельзя. Наружный диаметр и ширина из кода отверстия не вычисляются. Именно поэтому подбор начинается с строки каталога выбранного изготовителя. В заявке нужны полное обозначение, марка и подтверждённая версия карточки изделия, а не только цифры, переписанные со старого кольца.
Габариты и проверка места установки
d обозначает диаметр отверстия внутреннего кольца, D — наружный диаметр наружного кольца, B — ширину. Для 6406 получаем 30×90×23 мм в этом порядке. Радиальная разность габаритов, делённая пополам, равна 30 мм: это геометрическая высота кольцевой области, а не толщина отдельного кольца и не размер шарика. При замене проверяют плечики вала и корпуса, радиусы переходов, осевые упоры и доступ для монтажа. Простое совпадение трёх размеров не исключает упирания фаски в галтель. Эти сопряжённые размеры берут из каталожного чертежа конкретного изделия. Полезно отдельно отметить размеры посадочных мест и фактические измерения демонтированной детали.
Какие сведения нужны сверх размера
После проверки габаритов сравнивают грузоподъёмность, допустимую частоту вращения, смазку, внутренний зазор, класс точности и защиту от загрязнения. Условное отношение D/d равно 3 и помогает проверить переписанные числа, но не служит коэффициентом грузоподъёмности. Суффикс C3 или обозначение уплотнения нельзя дописывать без выбора реального исполнения у изготовителя. Если кольцо плохо читается, сохраняют фотографию маркировки и замеряют все три основных размера; найденный код затем сверяют с рабочей спецификацией машины. При заказе аналога сравнивают каждую существенную характеристику, включая поставку открытого или защищённого изделия. Проверка ресурса требует нагрузки и режима работы, а проверка посадки — допусков колец и сопряжённых деталей. Каталожный размер является номинальным, поэтому измеренный диаметр с небольшим отклонением оценивают по соответствующему допуску, а не по требованию абсолютного равенства номиналу. Нельзя превращать карточку одного изделия в гарантию свойств любого подшипника с похожим названием. Для осевого пакета ширину B сверяют с доступным расстоянием между упорами и способом фиксации кольца; запас места не заменяет проверку правильного контакта торцов.
Расчётный пример
Исходные данные: Каталожные габариты QIBR 6406: 30×90×23 мм; арифметика геометрическая.
Формулы: d=06·5
H=(D−d)/2
D/d=90/30
Результаты: d=30 мм; H=30 мм; D/d=3.
Единицы: мм, мкм, Н, Н·м, об/мин; углы в градусах; отношения безразмерные.
| Параметр | Проверка и смысл |
|---|---|
| d | 30 мм — отверстие |
| D | 90 мм — наружный диаметр |
| B | 23 мм — ширина |
Таблицу можно прокручивать по горизонтали →
Границы применимости
Габариты подтверждены официальной поисковой выдержкой QIBR; открытие карточки недоступно. Нагрузочные и монтажные размеры не подтверждены.
