Как назначать t, s, v и n в правильной последовательности и проверять режим по станку, инструменту, мощности и стойкости.
Коротко
- Глубина резания ap определяет толщину снимаемого слоя по радиусу, подача f — перемещение за оборот, скорость резания vc — относительную скорость режущей кромки и поверхности. Частота вращения n получается из vc и диаметра.
- Рассчитанные обороты округляют к доступному диапазону станка. Затем проверяют мощность, момент, допустимую подачу, жёсткость и фактическую скорость на выбранных оборотах.
n = 1000·vc / (π·D)частота вращения, об/мин при vc в м/мин и D в ммvc = π·D·n / 1000фактическая скорость резания, м/минТри базовых параметра
Глубина резания ap определяет толщину снимаемого слоя по радиусу, подача f — перемещение за оборот, скорость резания vc — относительную скорость режущей кромки и поверхности. Частота вращения n получается из vc и диаметра.
Последовательность назначения
Сначала выбирают глубину по припуску и требуемому числу проходов, затем подачу по качеству поверхности и прочности кромки, после этого скорость по материалу пары «деталь–инструмент» и требуемой стойкости.
Проверка по станку
Рассчитанные обороты округляют к доступному диапазону станка. Затем проверяют мощность, момент, допустимую подачу, жёсткость и фактическую скорость на выбранных оборотах.
Нормативная и справочная база
Скорость, обороты, подача и глубина при наружном точении

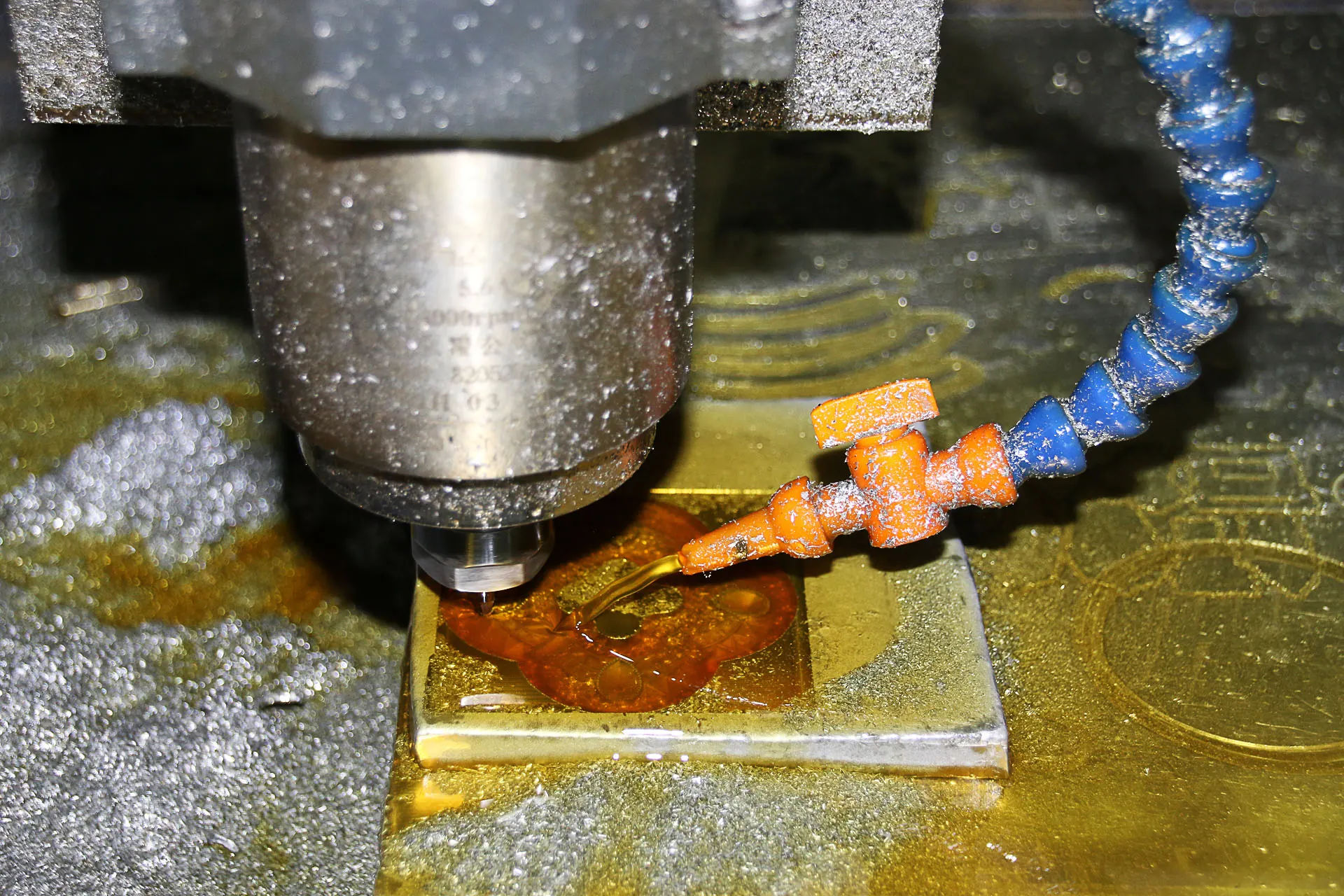

Скорость резания vc (м/мин) — линейная скорость точки поверхности заготовки относительно кромки инструмента. При диаметре D в миллиметрах и частоте n в об/мин: vc=πDn/1000. Отсюда n=1000vc/(πD). Подача на оборот f измеряется в мм/об, глубина ap — в миллиметрах по радиусу.
Обращайте внимание, что при подрезании торца диаметр непрерывно меняется. На станке с режимом постоянной скорости резания (CSS) число оборотов возрастает по мере уменьшения диаметра, но ограничено заданным максимумом оборотов.
Расчётная зависимость
n=1000·vc/(π·D); vf=f·n; ap=(Dдо−Dпосле)/2
Подробный числовой пример
Пусть D=50 мм, vc=150 м/мин, f=0,20 мм/об, проход от Ø50 до Ø47 мм. n=1000·150/(π·50)=954,93 об/мин; vf=0,20·954,93=190,99 мм/мин; ap=(50−47)/2=1,50 мм. При паспортном ограничении станка выбирают допустимую ближайшую ступень и пересчитывают фактическую vc.
Параметры и смысл величин
| Параметр | Применение | Единицы / проверка |
|---|---|---|
| vc | Скорость движения точки поверхности | м/мин |
| n | Частота шпинделя | об/мин |
| f | Подача на один оборот | мм/об |
| vf | Минутная подача | мм/мин |
| ap | Радиальная глубина | мм |
Таблицу можно прокручивать по горизонтали →
Границы применимости
Назначенные 150 м/мин и 0,20 мм/об — исходные данные примера, а не рекомендация для неизвестного сплава. При выборе режима необходимы марка материала, пластина, жёсткость и условия охлаждения.
