Посадки и допуски: расчёт Dmax, Dmin, Smin и Smax

Как рассчитать посадку по исходным данным чертежа

У Fits Calc есть два самостоятельных сценария. Если на чертеже указано обозначение, например H7/g6, используйте режим «Расчёт пары». Если заданы числовые отклонения ES, EI, es, ei, откройте «Расчёт по отклонениям». Эти исходные данные не нужно подменять придуманным полем допуска.

Если у вас есть	Что получите
Номинальный размер и поля отверстия/вала	Предельные размеры, допуски, зазоры или натяги
Номинал и четыре предельных отклонения	Характер соединения и границы зазора/натяга
Требуемый диапазон зазоров/натягов	Подбор возможных обозначений посадки

Для графической схемы сначала найдите предельные отклонения и нанесите интервалы поля отверстия и вала относительно общей нулевой линии; не путайте диаметральные размеры с отклонениями в микрометрах.

Открыть расчёт посадки Как устроено поле допуска Посадки шпонки и пазов

Зачем считать посадку, если есть обозначение

Обозначение посадки вроде K7/e8 удобно для чертежа, но само по себе оно ещё не показывает предельные размеры детали. Чтобы понять, получится ли зазор или натяг, нужно раскрыть поле допуска отверстия и поле допуска вала через верхние и нижние отклонения.

Система допусков ISO/ГОСТ задаёт термины, обозначения, квалитеты, отклонения и посадки для линейных размеров, а числовые значения предельных отклонений отверстий и валов берутся из рядов допусков.[1][2]

Почему расчёт посадки занимает больше времени, чем кажется

Обычно расчёт начинается с нескольких нормативных таблиц. Сначала находят диапазон номинального размера, затем отдельно ищут предельные отклонения для отверстия, отдельно — для вала. После этого вручную считают Dmax, Dmin, dmax, dmin, допуски, минимальный и максимальный зазор или натяг.

Для одного соединения это выглядит как небольшая операция, но на практике приходится постоянно сверять буквы, квалитеты, знаки отклонений и единицы измерения. Ошибка в одном микрометровом значении меняет вывод по посадке: соединение может оказаться не таким свободным, переходным или натяжным, как ожидалось.

Часть инженеров переносит такие расчёты в Excel, но сама логика остаётся ручной: таблицы нужно найти, значения правильно перенести, формулы не повредить. В Fits Calc этот путь сокращается: задаётся номинальный размер и обозначение посадки, а система сразу показывает поля допусков, предельные размеры и итоговый диапазон зазора или натяга.

Практический смысл Если известны номинальный размер, поле допуска отверстия и поле допуска вала, можно вычислить предельные размеры и определить тип посадки: с зазором, с натягом или переходную.

Основные обозначения

Dноминальный размер отверстия и вала

ES, EIверхнее и нижнее отклонение отверстия

es, eiверхнее и нижнее отклонение вала

TD, Tdдопуск отверстия и допуск вала

Smin, Smaxминимальный и максимальный зазор

Nmin, Nmaxминимальный и максимальный натяг

Формулы расчёта

Для отверстия используются отклонения ES и EI, для вала — es и ei. Все отклонения нужно подставлять с учётом знака.

Параметр	Формула	Что показывает
Dmax	D + ES	наибольший предельный размер отверстия
Dmin	D + EI	наименьший предельный размер отверстия
dmax	D + es	наибольший предельный размер вала
dmin	D + ei	наименьший предельный размер вала
TD	ES − EI	ширина поля допуска отверстия
Td	es − ei	ширина поля допуска вала
Smin	Dmin − dmax	минимальный зазор
Smax	Dmax − dmin	максимальный зазор

Пример: K7/e8 при D = 10 мм

Возьмём расчёт из модуля Fits Calc: посадка K7/e8, номинальный размер D = 10,000 мм. В примере заданы отклонения:

для отверстия K7: ES = +0,009 мм, EI = −0,006 мм;
для вала e8: es = −0,025 мм, ei = −0,047 мм.

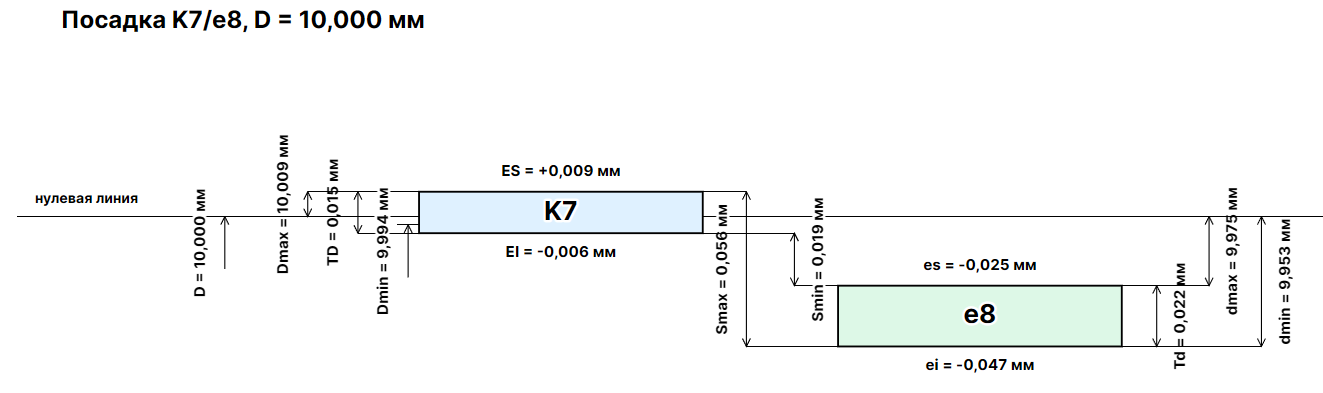

Диаграмма полей допусков K7/e8 при D = 10 мм: Dmax, Dmin, dmax, dmin, Smin и Smax — **Рис. 1.** Диаграмма полей допусков K7/e8 при D = 10 мм: нулевая линия, поле отверстия K7, поле вала e8 и расчётные зазоры.

Предельные размеры отверстия

Dmax = 10,000 + 0,009 = 10,009 ммверхний предел отверстия

Dmin = 10,000 − 0,006 = 9,994 ммнижний предел отверстия

Предельные размеры вала

dmax = 10,000 − 0,025 = 9,975 ммверхний предел вала

dmin = 10,000 − 0,047 = 9,953 ммнижний предел вала

Допуски и зазоры

TD = 0,009 − (−0,006) = 0,015 ммдопуск отверстия

Td = −0,025 − (−0,047) = 0,022 ммдопуск вала

Smin = 9,994 − 9,975 = 0,019 ммминимальный зазор

Smax = 10,009 − 9,953 = 0,056 мммаксимальный зазор

Вывод по примеру

Так как Smin > 0 и Smax > 0, посадка K7/e8 в этом примере является посадкой с гарантированным зазором. Даже при неблагоприятном сочетании предельных размеров отверстие остаётся больше вала.

Как подбирать посадку, если обозначение неизвестно

Часто инженер знает не обозначение посадки, а задачу: вал должен разбираться, шкив должен сидеть без проворота, подшипник должен работать без перекоса, втулка должна иметь контролируемый зазор. В таком случае выбор начинается не с буквы, а с назначения соединения.

Нужна разборкаобычно рассматривают посадки с зазором.

Нужно центрированиеважны малые зазоры и стабильность обработки.

Передаётся моментможет потребоваться натяг или соединение со шпонкой.

На практике обозначение посадки не всегда известно заранее. Часто сначала известна задача: втулка должна свободно собираться с валом, подшипник должен правильно сесть на посадочное место, шкив или ступица должны передавать момент без смещения. В таких случаях подбор начинают с назначения узла, а затем проверяют выбранную посадку по минимальному и максимальному зазору или натягу.

Например, если требуется разборное соединение вала и втулки без натяга, выбирают посадку с гарантированным зазором и проверяют, что даже при неблагоприятном сочетании предельных размеров отверстие остаётся больше вала. В расчёте ниже это показано на примере K7/e8 при D = 10 мм.

Контроль размера калибрами

Расчёт посадки нужен не только для конструктора. На производстве размер нужно проверить. Для этого применяются предельные гладкие калибры: проходная и непроходная сторона. ГОСТ 24853-81 устанавливает допуски для гладких калибров до 500 мм, а ГОСТ 21401-75 — исполнительные размеры таких калибров.[3][4]

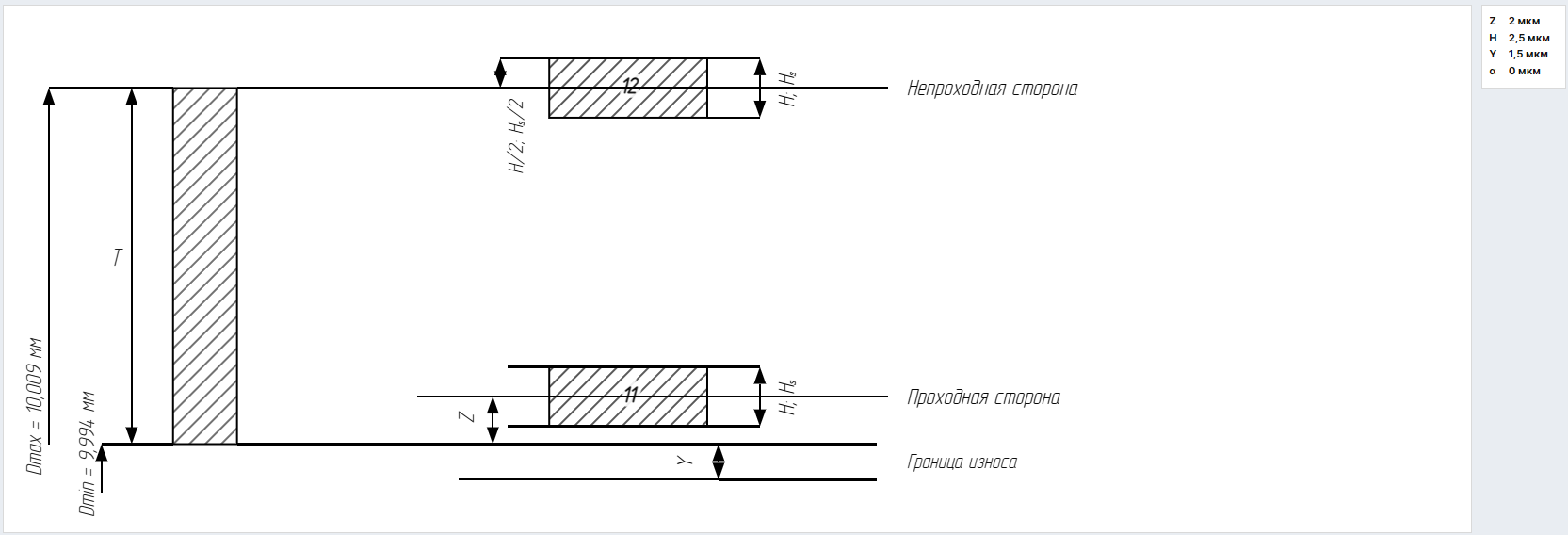

Схема проходной и непроходной стороны калибра для контроля посадки: граница износа, Z, H, Y — **Рис. 2.** Схема контроля размера калибрами: проходная сторона, непроходная сторона, граница износа и параметры Z, H, Y.

Проходная сторона должна подтверждать, что деталь не вышла за один предельный размер, а непроходная — что она не вышла за другой. Поэтому калибр проверяет не «идеальный размер», а попадание детали в установленное поле допуска.

Библиотека посадок как продолжение статьи

Одну статью не стоит перегружать всеми вариантами H7/g6, H7/h6, H7/k6, H7/p6, H8/h7 и другими сочетаниями. Лучше строить отдельную библиотеку посадок, где каждая карточка показывает тип посадки, типовое применение и ссылку на расчёт.

Посадка	Типовой смысл	Что проверять в Fits Calc
H7/g6	точная посадка с гарантированным зазором	Smin, Smax и диапазон сборки
H7/h6	минимальный зазор при высокой точности	положение поля вала относительно нулевой линии
H7/k6	переходный характер посадки	возможность зазора и натяга
H7/p6	посадка с натягом	минимальный и максимальный натяг
K7/e8	пример с гарантированным зазором	Dmax, Dmin, dmax, dmin, Smin, Smax

Как это показать в Fits Calc

В статье можно дать методику, но ручной расчёт всегда зависит от исходных данных. Поэтому логичный финал статьи — переход к проверке в Fits Calc Cloud: пользователь вводит свой диаметр, выбирает поля допусков и получает схему, предельные размеры и зазоры.

Источники и нормативные ссылки

ГОСТ 25346-2013 — «Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Основные положения, допуски, отклонения и посадки».
ГОСТ 25347-2013 — «Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Ряды допусков, предельные отклонения отверстий и валов».
ГОСТ 24853-81 — «Калибры гладкие для размеров до 500 мм. Допуски».
ГОСТ 21401-75 — «Калибры гладкие для размеров до 500 мм. Исполнительные размеры».
Расчётный пример Fits Calc — посадка K7/e8 при D = 10 мм и схема контроля гладкими калибрами.

Дополнительный контрольный пример

Для темы «Посадки и допуски: расчёт предельных размеров, зазора и натяга» полезно отделять три уровня: номинальную геометрию, поле допуска/ограничения и реальный метод контроля. Расчёт считается законченным только тогда, когда результат можно проверить измерением или нормативным критерием.

Номиналзадаёт исходную геометрию.

Допускопределяет допустимый диапазон.

Контрольпоказывает, каким прибором и по какой базе подтверждается результат.

Документированиефиксирует исходные данные, единицы и версию норматива.

Как использовать статью в реальной задаче

Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.

Цель статьиПосле чтения должно быть понятно не только «что это», но и какие данные собрать, что посчитать и чем подтвердить результат.
