Деталь сама по себе не задаёт операцию

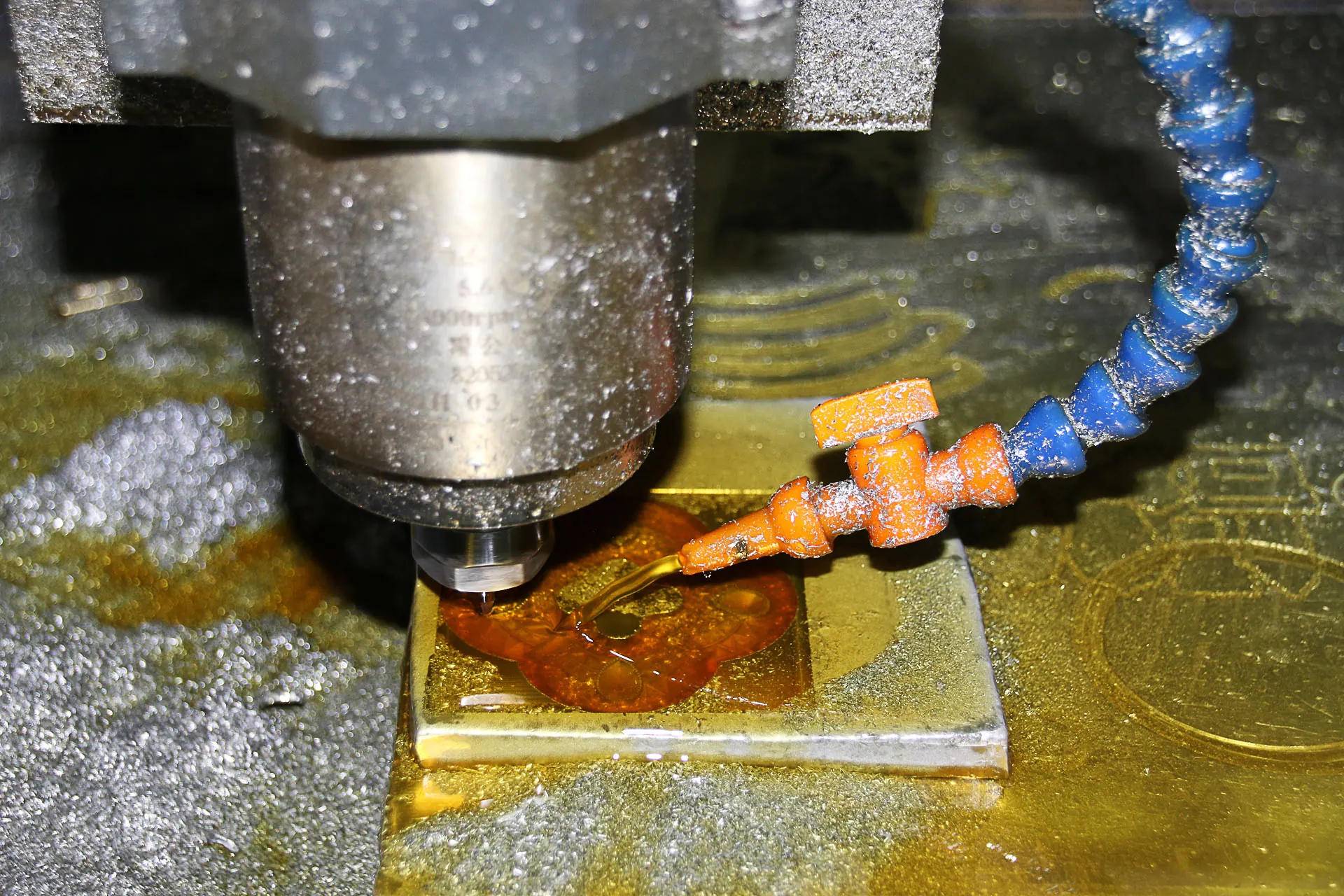

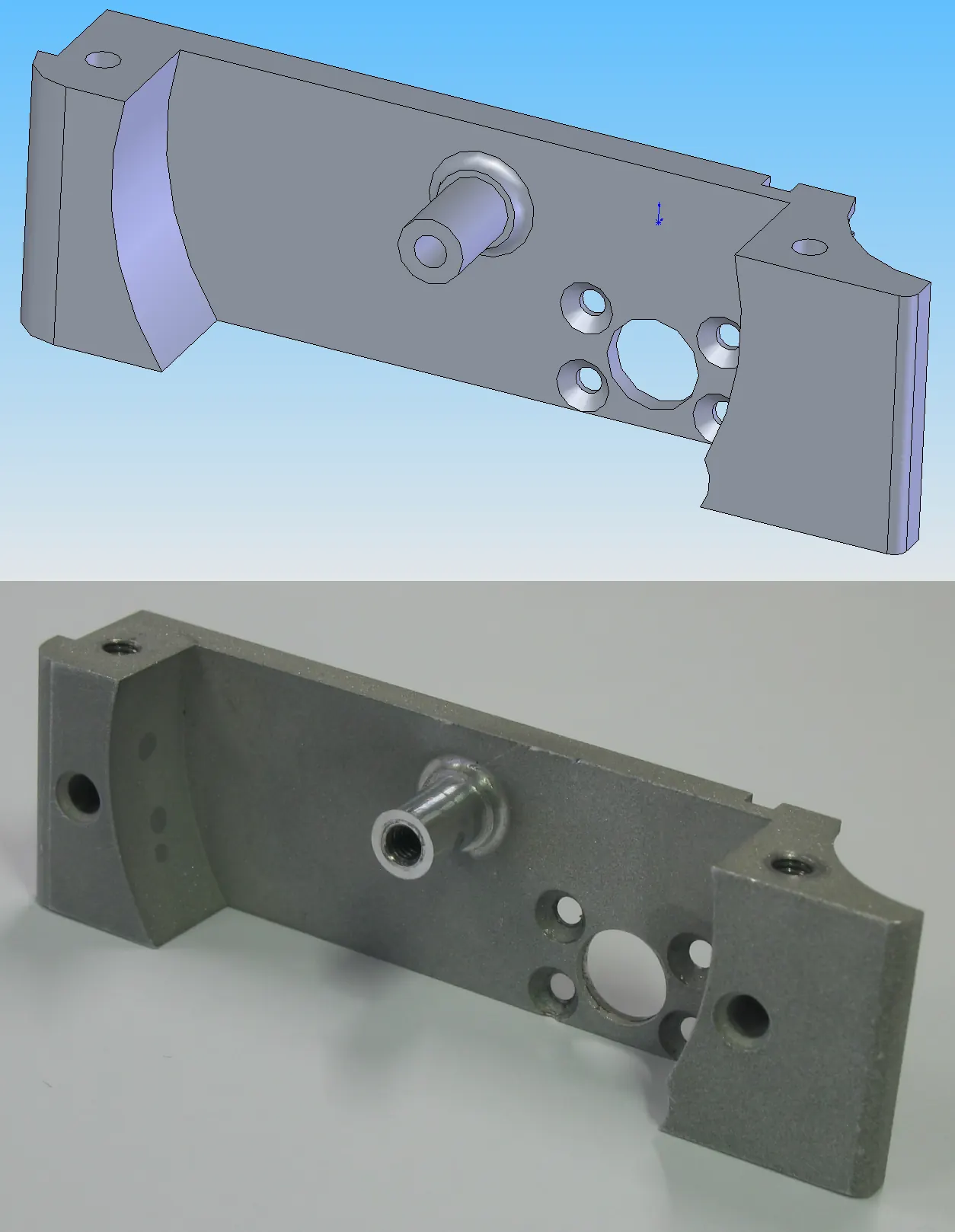

На чертеже показан результат, но не всегда понятен путь его получения. Технолог определяет заготовку, базирование, оборудование, инструмент, переходы и контроль.
Одна и та же поверхность может быть получена точением, фрезерованием, растачиванием или шлифованием. Поэтому расчёт начинается с выбора операции.
Пример перехода к времени
Если расчётная длина прохода 120 мм, а минутная подача 180 мм/мин, основное время составляет 0,67 мин.
К нему добавляют вспомогательное время и долю подготовительно-заключительного времени. Для партии 100 деталей при подготовке 30 мин добавка составит 0,30 мин на деталь.
Практическая таблица
| Шаг | Что определить | Результат |
|---|---|---|
| 1 | заготовка и база | как закрепить деталь |
| 2 | операция и инструмент | чем получить поверхность |
| 3 | режим | V, n, f, aₚ |
| 4 | время | основное + вспомогательное |
Таблицу можно прокручивать по горизонтали →
Краткий расчёт
Пример маршрута: вал от чертежа до контроля
Пусть требуется изготовить вал Ø40×220 мм с посадочной шейкой Ø30 h6, резьбой M24×2 и требованием по биению 0,03 мм. Исходную задачу удобно разложить на переходы ещё до выбора станка.
| Этап | Операция | Что контролировать |
|---|---|---|
| Заготовка | отрезать круг с припуском | длина и дефекты исходного проката |
| Черновое точение | сформировать базовые диаметры | припуск под чистовую обработку |
| Чистовое точение | получить Ø30 h6 | предельные размеры и шероховатость |
| Резьба | M24×2 | профиль, шаг, калибр/измерение |
| Контроль | установка по принятой базе | диаметр, биение, длины, резьба |
Таблицу можно прокручивать по горизонтали →
Такая декомпозиция сразу показывает, какие данные нужны: поле допуска, инструмент, диапазон оборотов, схема базирования и измерительные средства. Она также позволяет оценить, где возникает риск повторного базирования и накопления погрешности.
Как использовать статью в реальной задаче
- Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
- Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
- Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
- Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
- Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.
Источники и нормативные ссылки
- Нормативы времени для металлообработки.
- Технологические карты предприятия.
- Паспортные данные станка и рекомендации по инструменту.
Расчёт машинного времени с реальным рабочим ходом
Физический смысл
При продольном точении скорость подачи Vf=f·n (мм/мин), а машинное время одного прохода t=L/Vf. Рабочий ход L должен включать необходимое врезание и перебег, иначе нормирование будет занижено. Дополнительное время установки и наладки — другие компоненты нормы.
Пример расчёта
При f=0,20 мм/об и n=800 об/мин Vf=160 мм/мин. Для цилиндрической длины 80 мм получается 0,50 мин или 30 с. При рабочем ходе 86 мм с подходом и выходом t=86/160=0,5375 мин≈32,25 с. Разница составляет 2,25 с за проход.
| Величина | Значение |
|---|---|
| f | 0,20 мм/об |
| n | 800 об/мин |
| Vf | 160 мм/мин |
| L=80 мм | 30 с |
| L=86 мм | 32,25 с |
Таблицу можно прокручивать по горизонтали →
Границы применимости
Для нескольких проходов суммируют времена по фактическим частотам и подачам. Штучно-калькуляционное время дополнительно учитывает вспомогательные операции и долю подготовительно-заключительных затрат.
