Штангенциркуль против микрометра: чем измерять размер под допуск

Когда штангенциркуля недостаточно

Штангенциркуль удобен для быстрой проверки размеров заготовки, длины, глубины и габаритов. Но при узком поле допуска удобства уже недостаточно: нужно понять, позволяет ли прибор уверенно отличить годную деталь от негодной.

Микрометр используют для более точного контроля наружных размеров, особенно когда речь идёт о посадочных диаметрах, валах и деталях с допуском в сотые доли миллиметра.

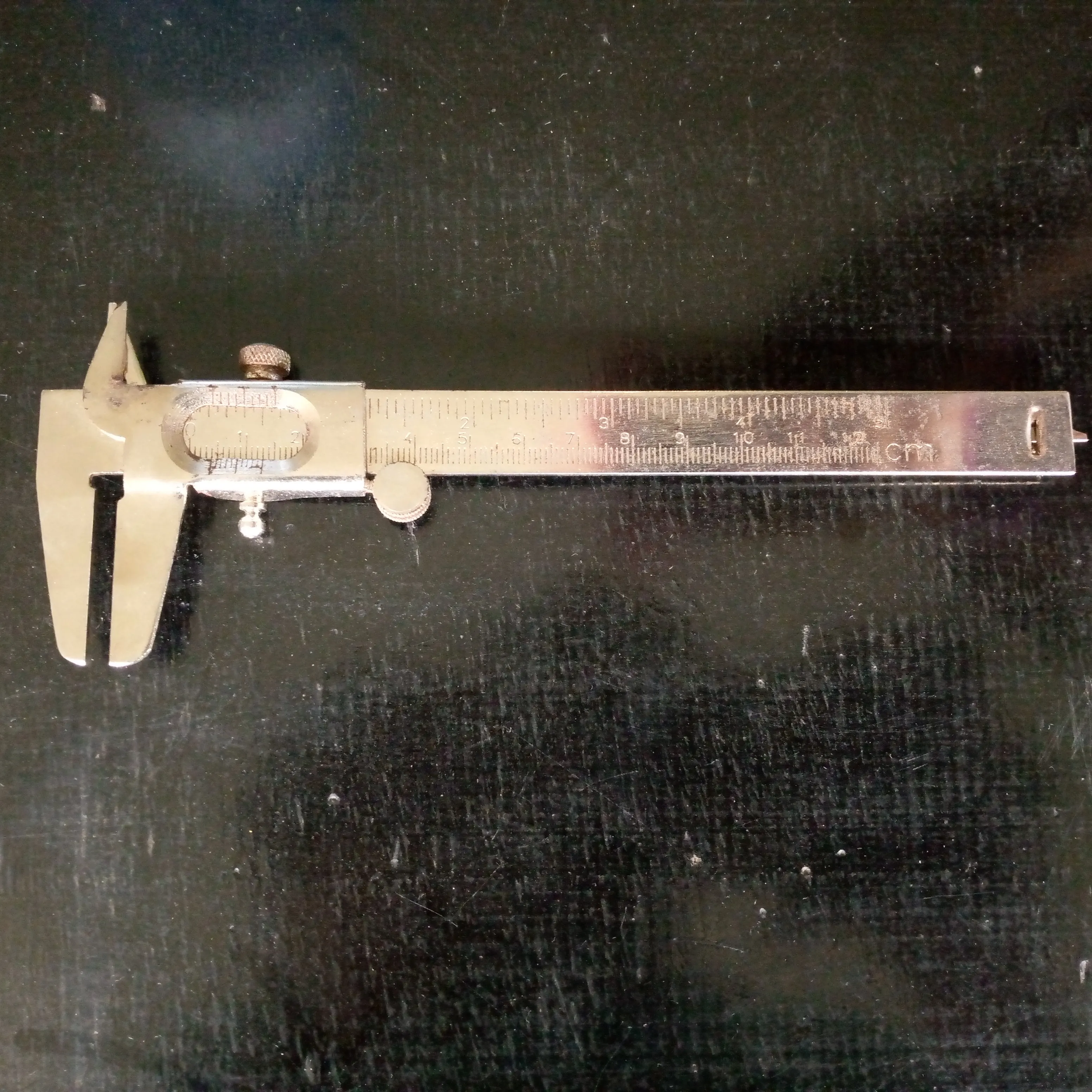

Штангенциркуль для наружных, внутренних и глубинных измерений — **Рис. 1.** Штангенциркуль применяют для быстрых универсальных измерений: наружный размер, внутренний размер и глубина. Источник: Wikimedia Commons.

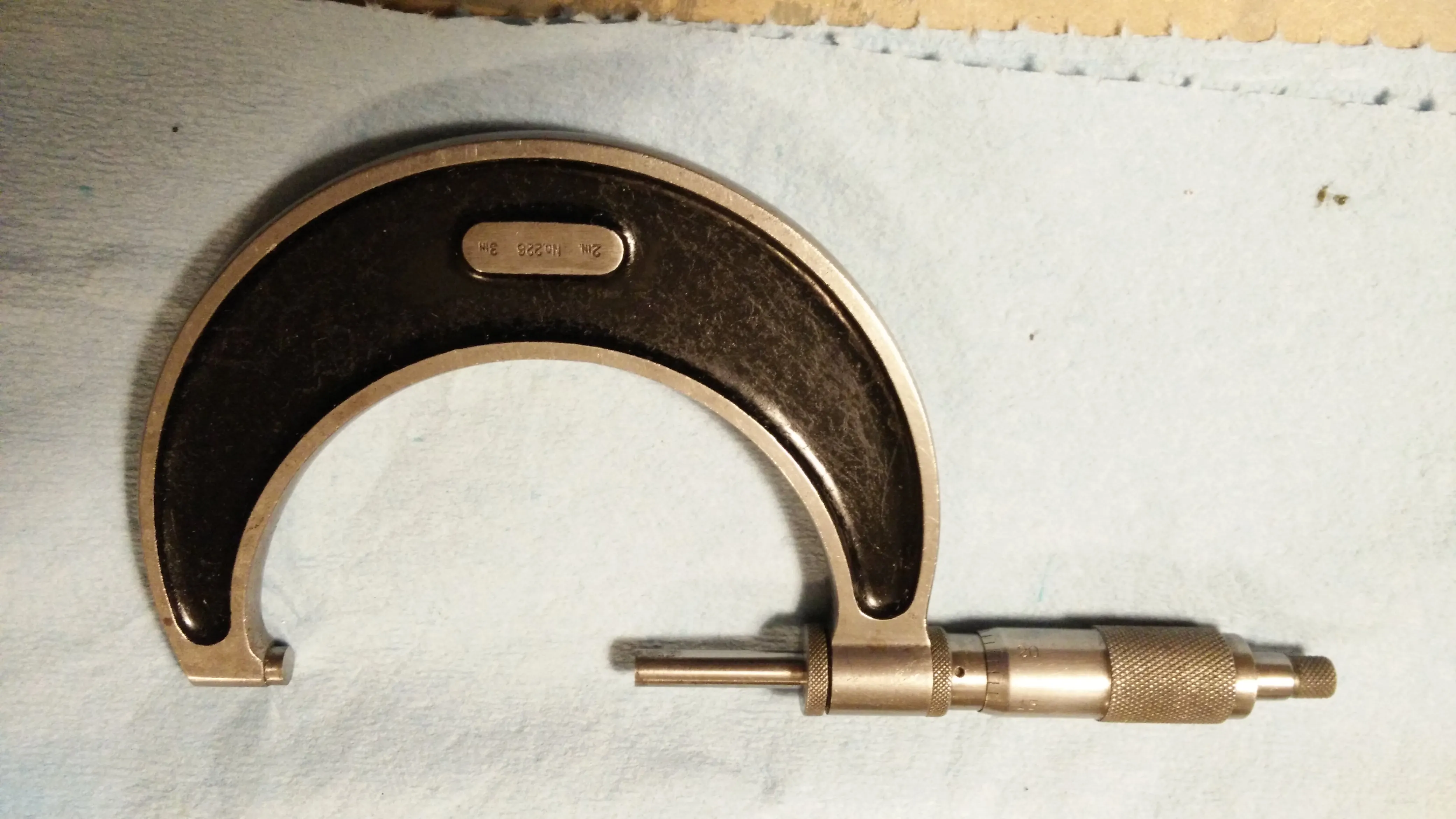

Микрометр для точного измерения наружного размера — **Рис. 2.** Микрометр используют там, где требуется более высокая точность и стабильное измерительное усилие. Источник: Wikimedia Commons.

Пример выбора по допуску

Пусть вал имеет номинальный размер Ø25 мм, а поле допуска составляет около 0,021 мм. Если фактический разброс измерений прибора сопоставим с этим полем, результат становится спорным.

В такой ситуации штангенциркуль подходит для предварительной проверки, а окончательное решение лучше выполнять микрометром или калибром.

Практическая таблица

Ситуация	Инструмент	Причина
Проверка заготовки	Штангенциркуль	быстро и достаточно для грубой оценки
Посадочный диаметр	Микрометр	нужна меньшая неопределённость
Узкий допуск	Микрометр или калибр	важно исключить спорный результат

Краткий расчёт

Поле допускаT = 25,000 − 24,979 = 0,021 мм

Оценка приборапогрешность должна быть существенно меньше допуска

Выводштангенциркуль → микрометр

T = Dmax − Dmin

Δприбора < T

предварительно → окончательно

Расчётный пример: можно ли контролировать Ø20 h7 штангенциркулем

Размер под посадку нельзя оценивать только по номиналу. Сначала раскрывают поле допуска, затем сравнивают его с реальной точностью средства измерения. Для вала Ø20 h7 верхнее отклонение поля h равно нулю, а нижнее отклонение для IT7 в этом диапазоне составляет примерно -0,021 мм.

Номинал20,000 мм

Поле допускаh7

Допуск0,021 мм

dmax = 20,000 + 0 = 20,000 мм

dmin = 20,000 - 0,021 = 19,979 мм

Если обычный штангенциркуль в реальных условиях даёт погрешность порядка ±0,03 мм, его ошибка больше самого поля допуска. Он подходит для предварительной оценки, но не для окончательного контроля такого размера. Микрометр с погрешностью порядка ±0,004 мм уже даёт измерение, сопоставимое с задачей.

Измеренный размер	Вывод по Ø20 h7
19,996 мм	Годен, размер внутри поля.
19,984 мм	Годен, но близко к нижней границе.
19,976 мм	Негоден, ниже dmin = 19,979 мм.

Что проверять перед записью результата

Ноль прибора перед серией измерений.
Температуру детали после обработки.
Повторяемость по нескольким сечениям.
Соответствие инструмента полю допуска, а не только номиналу.

Пример выбора прибора по допуску

Если размер 25,00 мм имеет допуск ±0,05 мм, ширина поля составляет 0,10 мм. Штангенциркуль с дискретностью 0,02 мм может быть пригоден для грубой межоперационной проверки, но для уверенной приёмки узкого поля обычно выбирают микрометр с меньшей ценой деления и подтверждённой погрешностью.

Если поле допуска всего 0,02 мм, прибор с погрешностью того же порядка уже не даёт достаточного измерительного запаса. Здесь важен не маркетинговый параметр «0,01 на дисплее», а нормируемая погрешность в рабочем диапазоне.

Ситуация	Предпочтительный подход
Быстрая проверка заготовки	штангенциркуль
Посадочная шейка с узким допуском	микрометр
Глубина паза	глубиномер/специализированный инструмент
Серийный контроль	калибр или специализированная схема при наличии основания

Как использовать статью в реальной задаче

Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.

Цель статьиПосле чтения должно быть понятно не только «что это», но и какие данные собрать, что посчитать и чем подтвердить результат.

Источники и нормативные ссылки

ГОСТ 166-89 — штангенциркули. Технические условия.
ГОСТ 6507-90 — микрометры. Технические условия.
ГОСТ 8.051-81 — погрешности средств измерений при линейных измерениях.

Микрометр против штангенциркуля

Физическая постановка

Штангенциркуль и микрометр отличаются кинематикой, измерительной силой, диапазоном и точностью конкретного исполнения.

При поле допуска 0,030 мм разрешение 0,010 мм составляет треть поля, а 0,001 мм — одну тридцатую. Это сравнение отображения, а не полной погрешности.

Числовые значения и проверка

Величина	Результат / условие
T, мм	0,030
Шаг штангенциркуля	0,010 мм
Шаг микрометра	0,001 мм

Ограничения метода

Решение о выборе средства требует паспорта, реальной повторяемости, температурной стабильности, измерительной силы и согласованного правила годности.
